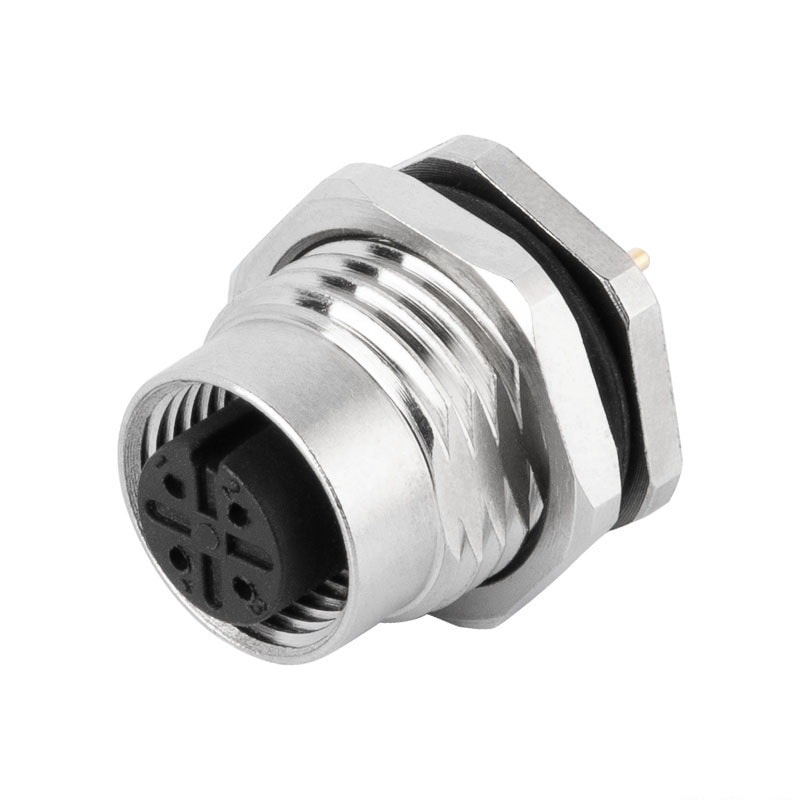

M12 panel receptacle, rear mount, female, contacts: 3, PCB dip-solder connection, A code, straight, IP67
P/N: AM12F0322A001

M12 panel receptacle, rear mount, female, contacts: 3, PCB dip-solder connection, A code, straight, IP67

  • Description
  • Technical Data

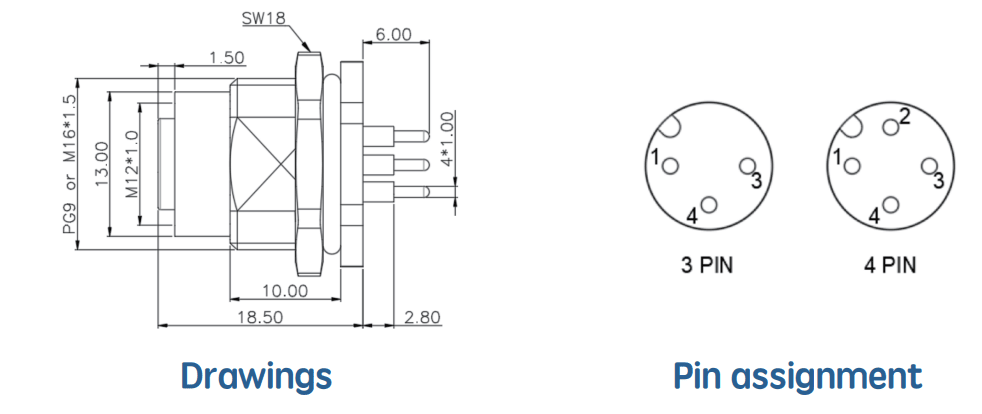

  • Dimension

Your Benefits
-Easy PCB assembly for wave soldering
-Standard pin assignments and codings for signal transmission with a uniform design-in design
-For high transmission reliability: optional shield connection to the housing and latching on the PCB

StandardIEC61076-2-101
Locking system
Fix screw locking
GenderFemale
SeriesAM12
Ordening P/NAM12F0322A001
CodingA
Torque2.0N.M
CatogoryDevice connector, rear mount
Connection typePCB dip-solder connection
Custom tariff number85444290
Country of originChina


Electrical

Rated current4A
Rated voltage250V
Rated Impluse voltage2500V
Insolation resistance≥ 100 MΩ
EMC compliance/
Degree of protectionIP67
Mechanical operation> 100  mating cycles
Opertation temprature-25 °C ~ 85 °C

Material

Flammability ratingAcc. to UL 94 V0
Contact material
Brass with Au plating
Insolation materialPA66
Jam nut materialBrass with Nickle plated
Sealing materialSilicone
Shell materialBrass with Nickle plated
