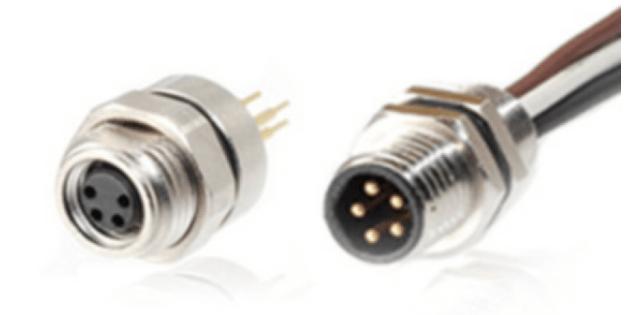

Phân cực và khóa trong đầu nối tròn M8: Chúng có nghĩa là gì?

Phân cực và khóa là hai thành phần gần như giống hệt nhau trên các đầu nối đôi khi bị nhầm lẫn với nhau. Khi lựa chọn đầu nối cho ứng dụng của bạn, điều quan trọng là phải biết sự khác biệt và chọn lựa tốt nhất – hoặc không có gì cả!

Phân cực là gì?

Phân cực là một đặc điểm trên một cặp đầu nối giúp ngăn không cho nó ghép sai. Phân cực cho phép định hướng ghép đúng nhưng ngăn không cho ghép theo bất kỳ cách nào khác. Sự ghép sai điển hình nhất mà phân cực ngăn là khi một trong các kết nối được xoay 180 độ.

Các chỉ báo khác, chẳng hạn như dấu hiệu nhận dạng hoặc quy trình làm việc, đôi khi được sử dụng nếu các đầu nối không có phân cực. Mặt khác, những chỉ báo này phụ thuộc vào việc người vận hành lắp ráp phát hiện và thực hiện hướng dẫn này. Đơn giản là không thể ghép cặp theo bất kỳ cách nào khác sau khi đưa phân cực vào.

Phân cực đặc biệt có lợi cho việc hướng dẫn lắp ráp khi các đầu nối được ghép nối ẩn (người vận hành không thể nhìn thấy các đầu nối trong quá trình ghép nối).

Keying là gì?

Khi cần nhiều hơn một cặp đầu nối và các đầu nối gần như giống nhau, thì sử dụng phương pháp khóa (hoặc tương tự về mặt thị giác). Ví dụ, bạn có thể phải lắp ghép một cặp đầu nối A và B. Đầu nối cái A, không phải đầu nối cái B, phải ghép nối với đầu nối đực A. Vì cả hai cặp A và B đều có cùng thiết kế đầu nối, nên một công nhân lắp ráp có thể dễ dàng ghép cặp không đúng. Khi áp dụng phương pháp khóa cho một hoặc cả hai cặp, về mặt vật lý, không thể ghép sai chúng.

Nó có vẻ giống như phân cực và thậm chí hoạt động giống như phân cực, đó là lý do tại sao hai điều này thường bị hiểu sai. Có thể nó được thêm vào đầu nối như một ý nghĩ chợt nảy ra chứ không phải được đưa vào thiết kế. Một số đầu nối được trang bị nhiều lựa chọn khóa khác nhau và được thiết kế riêng cho khóa. Các hệ thống khác có thể cần một số sự tham gia của con người.

Tại sao nên sử dụng Polarization hoặc Keying?

Khi sử dụng phương pháp Thiết kế để sản xuất (DFM), những phẩm chất này rất hữu ích. Trong mọi trường hợp, phân cực đều có lợi. Nếu có nhiều đầu nối giống nhau hoặc giống hệt nhau, thì cần phải có khóa. Mục tiêu là để người vận hành lắp ráp có thể ghép nối nhanh chóng và chính xác. Không cần phải dừng lại và tìm kiếm các dấu hiệu nhận dạng, và không có cách nào để ghép nối sai.

Có nhược điểm nào không?

Các chức năng phân cực và khóa có thể làm tăng trọng lượng cho đầu nối tùy thuộc vào phạm vi đầu nối. Điều này sẽ chiếm không gian trên dấu chân của PCB, cũng như có thể là diện tích phía trên PCB. Nó cũng có thể làm tăng chi phí của đầu nối cơ bản hoặc đòi hỏi phải mua phiên bản đắt tiền hơn có các chức năng này.

Một số quy trình khóa cũng có thể cần thiết lập đầu nối của con người. Việc sử dụng chốt chặn là giải pháp tiêu chuẩn cho các đầu cắm và ổ cắm chân đơn giản. Các chốt chặn thường được đẩy vào một trong các lỗ ổ cắm cái và cực kỳ dễ lắp vào đầu nối cái. Mặt khác, chốt tương đương trên đầu nối đực ghép nối sẽ cần phải được cắt hoặc kéo ra. Điều này kéo dài thời gian xử lý và làm tăng chi phí.

Đầu nối khóa sẽ có phụ kiện làm sẵn dễ lắp đặt vào cả hai phần của hệ thống đầu nối, tuy nhiên các loại đầu nối này có thể đắt hơn. Bạn sẽ phải cân nhắc chi phí của đầu nối và cụm khóa so với chi phí lắp ráp chậm trễ và kết nối lắp ráp sai.
