Interpretatie van industriële HDMI-afgeschermde kabeltechnologie

Introductie

Met de brede toepassing van high-definition video en snelle datatransmissie in industriële automatisering, energiesystemen, transportknooppunten en andere toepassingen, breidt de HDMI-interface (High-Definition Multimedia Interface) zich geleidelijk uit van consumentenelektronica naar de industriële sector. De complexe elektromagnetische interferentie (EMI), het frequent in- en uitpluggen, sterke trillingen, vocht en stof in industriële omgevingen stellen echter hogere eisen aan de stabiliteit en betrouwbaarheid van traditionele HDMI-kabels.

Om aan deze strenge toepassingsvereisten te voldoen, zijn industriële HDMI-kabels In de materiaalkeuze, het structureel ontwerp en het connectorproces wordt gewerkt aan de beoogde optimalisatie. Met name in de EMC-afschermingstechnologie, meerlaagse mantelstructuren, Push-Pull snelkoppelingen, IP-geclassificeerd afdichtingsontwerp, enz., wordt een nieuwe generatie connectiviteitsoplossingen ontwikkeld die zich aanpassen aan de industriële omgeving. In dit artikel analyseren we systematisch de belangrijkste afschermingstechnologie en structurele optimalisatiestrategieën die worden gebruikt in industriële HDMI-kabels om lezers een volledig inzicht te geven in de technische evolutie en praktische toepassingswaarde ervan.

De structuur van de industriële HDMI-kabel, samenstelling en afschermingsbasis

Vergeleken met het gebruikelijke civiele veld van lichtgewicht HDMI kabelIndustriële HDMI-kabels besteden qua structuur en prestatieniveau meer aandacht aan de signaalintegriteit, elektromagnetische compatibiliteit en mechanische sterkte. De typische structuur bestaat uit de volgende lagen:

1. Signaalgeleider en isolatielaag

• Geleiders: Verzilverd koper of zuurstofvrij koper voor signaaloverdracht met laag verlies en hoge consistentie.

• Isolatie: ​​PE- of PTFE-schuim met lage diëlektrische constanten om overspraak te minimaliseren en hoogfrequente signalen te ondersteunen.

2. Meerlaagse afschermingsstructuur

• Aluminiumfolie-schild: blokkeert hoogfrequente EMI (eerste verdedigingslaag).

• ​​Koperen vlechtwerk: Vermindert laagfrequente interferentie en versterkt de structurele sterkte.

• Extra afscherming: Gevlochten metalen buitengaas of EMI-tussenlagen voor verbeterde prestaties.

3. Buitenste schedelaag

• Materialen zoals PVC, TPE, TPU, enz. bieden weerstand tegen slijtage, olie, temperatuur en corrosie;

• Sommige modellen zijn UV-bestendig of vlamvertragend, waardoor ze geschikt zijn voor buitengebruik en plaatsen met hoge temperaturen.

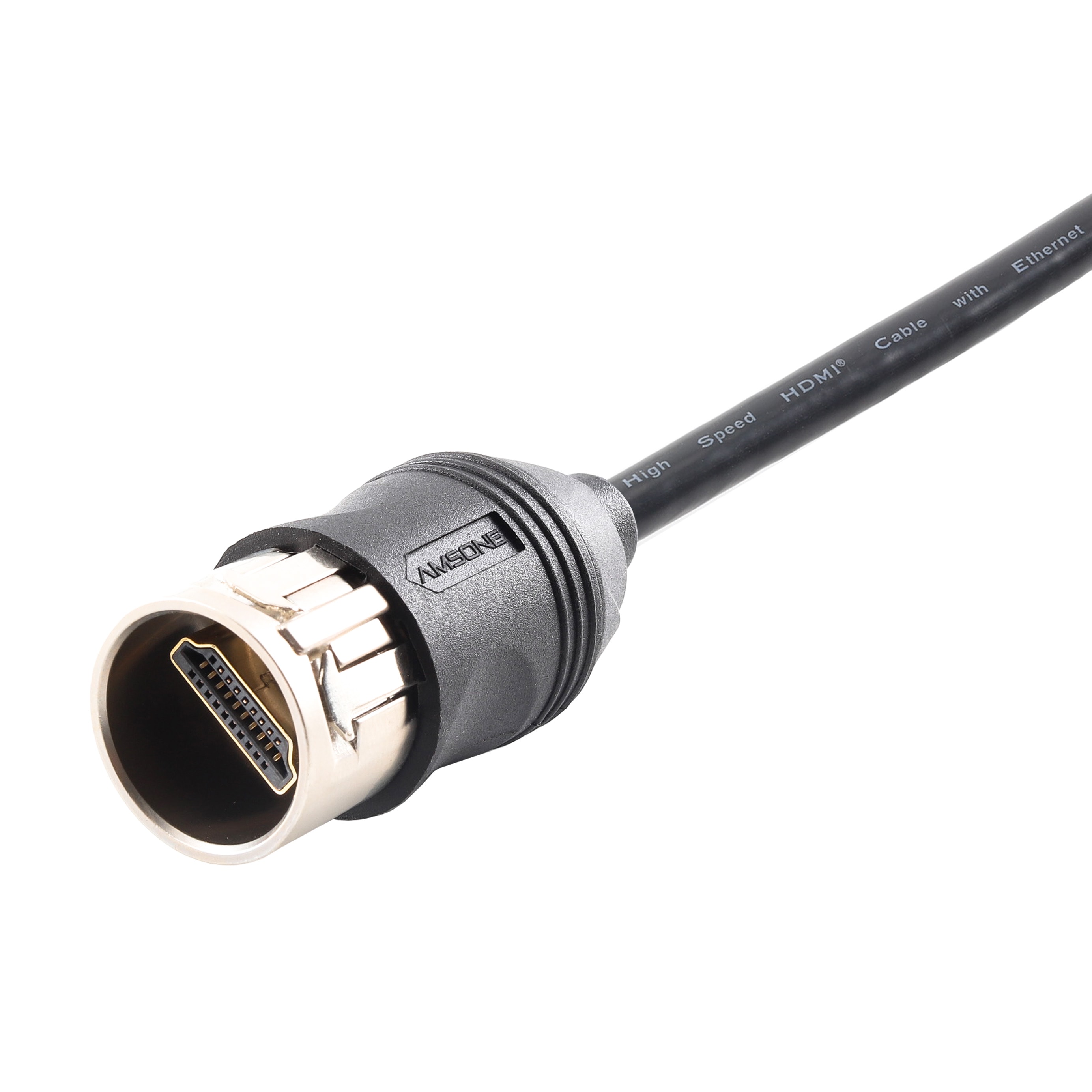

4. Ontwerp van het industriële connectoruiteinde

• Versterkte structuurschaal, met behulp van metalen schaal of versterkt kunststof;

• Extra EMC-aardingsscherven, geleidende ring en andere structuren om de continuïteit van de afscherming aan het aansluiteinde te garanderen;

• Reserveer beschermende afdichtingscomponenten om te voldoen aan de IP-classificatievereisten.

Deze structuren werken samen om ervoor te zorgen dat industriële HDMI-kabels een uitstekende signaalintegriteit en systeembetrouwbaarheid behouden, ondanks sterke interferentie en fysieke impact.

Voordelen van het ontwerp en de toepassing van de Push-Pull-structuur

In industriële omgevingen is frequente vervanging van apparatuur, testpoorten en intensief gebruik de norm. De traditionele HDMI-stekker voldoet moeilijk aan de dubbele eisen van levensduur en verbindingsstabiliteit. De Push-Pull (push-pull) snelstekkerstructuur is ontstaan ​​en is uitgegroeid tot een van de belangrijkste structurele innovaties in industriële HDMI-kabels.

1. Technisch principe

Push-Pull-structuur in de stekkerbehuizing met extra elastische vergrendelings- of ontgrendelingsring, zodat de gebruiker eenvoudig kan duwen of trekken om de stekker in of uit te steken.

• Snel inbrengen, automatisch vergrendelen, in- en uitpluggen zonder draaien of bouten;

• Door de vergrendeling los te maken bij het naar buiten trekken, voorkomt u schade aan de kabel door heftig trekken;

• Zorgt ervoor dat de stekker en het stopcontact nauwkeurig gepositioneerd zijn en dat de elektrische verbinding betrouwbaar is.

2. Toepassingsvoordelen

• Langere levensduur bij het in- en uitpluggen: doorgaans tot duizenden keren langer, veel langer dan HDMI-stekkers van consumentenkwaliteit;

• Gemakkelijk te bedienen: snel aansluiten en loskoppelen met één hand, geschikt voor gelegenheden met beperkte ruimte;

• Goede afschermingscontinuïteit: in de invoegtoestand behouden de afschermingslaag en het aardingssysteem van de apparatuur volledige geleiding en betere EMC-prestaties;

• Trillingsdempend en anti-losraken: de mechanische vergrendelingsstructuur verbetert het trillingsdempend vermogen en is geschikt voor werkomstandigheden met mechanische trillingen.

3. Toepassingsgevallen

• Weergavesignaalinterface in geautomatiseerd testsysteem;

• Tijdelijke testverbinding tussen industriële robots en besturingshost;

• Hoogfrequente in- en uitplugsignaalverbinding tussen medische beeldvormingsapparatuur en mobiele terminals.

De Push-Pull-snelkoppelingsstructuur verbetert effectief de bruikbaarheid en levensduur van industriële HDMI-interfaces, wat een van de belangrijkste configuraties is om aan de behoeften van complexe toepassingen te voldoen.

Meervoudige EMC-afschermtechnologie: om de kern van de signaalintegriteit te garanderen

Industriële scenario's met een breed scala aan hoogfrequente motoren, frequentieomvormers, draadloze communicatie en andere storingsbronnen: HDMI-signalen als snelle seriële transmissie zijn zeer gevoelig voor elektromagnetische interferentie (EMI), wat kan leiden tot beeldvervorming, verlies van signaalpakketten of zelfs onderbreking van de communicatie. Daarom moeten industriële HDMI-kabels meerdere EMC-afschermingstechnologieën in het ontwerp integreren om de signaalintegriteit en -stabiliteit te garanderen.

1. Laag-voor-laag afschermingsstructuurontwerp

• Enkelvoudig kernpaar omwikkeld met aluminiumfolie: elk differentieel signaalpaar is onafhankelijk omwikkeld met aluminiumfolie om overspraak te onderdrukken;

• Geïntegreerde aluminiumfolie + geweven gaas: meerlaagse, over elkaar heen gelegde afschermingsstructuur om interferentie in de frequentieband van 0.1 MHz tot 1 GHz te dekken;

• Afgeschermd aardingssysteem: dankzij het 360° geleidingsontwerp aan het uiteinde van de connector wordt de interferentiestroom effectief afgeleid naar het aardingssysteem.

2. EMC-consistentiebeveiligingsmaatregelen

• Gebruik een geweven koperen gaas met een hoge dekking (85% of meer) of een vertind koperen gaas om de afschermingscapaciteit tegen magnetische veldinterferentie met lage frequenties te verbeteren;

• Het uiteinde van de connector bestaat uit een metalen omhulsel of geleidend plastic met een structuur van geleidend schuim/granaatscherven om de continuïteit van de afscherming te garanderen;

• De introductie van de algehele aardingstechnologie of het gemeenschappelijke aardingsontwerp van de afschermingsmantel, om een ​​volledige anti-interferentiebarrière te creëren.

3. Testen en certificeren

High-end industriële HDMI-kabels worden doorgaans getest op EMC-compatibiliteit (bijv. EN 55032, EN 61000-6-2, enz.) en geverifieerd op anti-interferentie in typische toepassingsscenario's om te garanderen dat ze geschikt zijn voor complexe industriële elektromagnetische omgevingen.

Meerdere afschermingsstrategieën garanderen niet alleen een zeer betrouwbare overdracht van beeld- en audiosignalen, maar bieden ook krachtige ondersteuning voor EMC-ontwerp op systeemniveau.

Beschermingsniveau en omgevingsaanpassing: de belichaming van industriële betrouwbaarheid

In buitenapparatuur, productielijnen, transportsystemen en andere gebruiksomgevingen kunnen HDMI-kabels te maken krijgen met stof, waterdamp, olie, hoge en lage temperaturen en mechanische belasting. Industriële HDMI-kabels zijn voorzien van een aantal beschermingsstrategieën om hun aanpassingsvermogen aan de omgeving en levensduur te verbeteren.

1. IP-classificatiestructuur

Veelgebruikte industriële HDMI-connectoren zijn ontworpen om te voldoen aan de IP67-classificatie of hoger voor water- en stofbestendigheid;

Een effectieve afdichting wordt bereikt door middel van O-ringafdichtingen, spuitgegoten afdichtingsomhulzen en schroefdraadcompressiestructuren.

2. Weerbestendige en vlamvertragende materialen

De buitenmantel is gemaakt van olie- en zuurbestendig TPU of TPE, dat geschikt is voor omgevingen met olie- en chemische corrosie in industriële locaties;

Het materiaal voldoet aan de UL94 V-0 vlamvertragende klasse, wat garandeert dat de kabel geen verbranding bevordert bij brand;

Breed scala aan hoge- en lagetemperatuuraanpassingen (-40℃~+85℃) om te voldoen aan de toepassingsvereisten van buiten-/koudeketen-/warmtebronscenario's.

3. Anti-spanning en anti-buigontwerp

interne toevoeging van trekvezels (zoals Kevlar), gepantserde staaldraad of gevlochten gaasversterkingsstructuur om schade aan de kabel door langdurig slepen en buigen te voorkomen;

Het materiaal heeft een dynamische buiglevensduur van meer dan 100,000 keer en is daardoor geschikt voor dynamische toepassingen met hoge frequenties, zoals sportarmen en railsystemen.

Deze beschermende ontwerpen verlengen niet alleen de levensduur van kabels, maar verkleinen ook het risico op uitval van apparatuur vanwege interfacestoringen.

Typische toepassingsscenario's en ontwikkelingstrends

Industriële HDMI-kabels worden veel gebruikt in industriële beeldsystemen, mens-machine-interfaces (HMI), spoorvervoer, medische apparatuur, militaire commandosystemen en andere toepassingen met strenge eisen aan beeldoverdracht. Hun uitstekende anti-interferentievermogen, structurele stabiliteit en omgevingsaanpassing maken ze tot een belangrijk onderdeel van de signaaloverdracht.

1. Typische toepassingsscenario's

Industriële automatisering: het verbinden van een industriële besturingshost en een aanraakscherm om een ​​stabiele weergave van het bedieningsscherm in realtime te garanderen;

Beveiligingssysteem: signaalinterface tussen apparatuur voor het verkrijgen en verzenden van high-definition video;

Spoorwegvervoer: kolomcontrolesysteem, passagiersinformatiesysteem (PIS) bij het realiseren van anti-seismische verbindingen;

Medische beeldvorming: verbinding voor high-definition video-uitvoer tussen apparaten zoals echografie, endoscopie, CT, enz.;

Voertuiggemonteerde systemen: op voertuigen gemonteerde informatieterminals voor bouwmachines of intelligente voertuigen.

2. Trends in technologische ontwikkeling

• Ondersteuning voor hogere snelheidsstandaarden: evoluerend naar HDMI 2.1, ondersteuning van 8K-video met hogere framesnelheden;

• Compactere en flexibelere structuur: om te voldoen aan de behoeften van geminiaturiseerde apparatuur en dynamische bekabeling;

• Intelligente kabelidentificatie- en bewakingsfuncties: geïntegreerde RFID- of sensorcomponenten voor bewaking van de kabelstatus;

• Groene materiaalkeuze: het toepassen van recyclebare en milieuvriendelijke materialen om te voldoen aan RoHS, REACH en andere milieunormen.

Met de ontwikkeling van industriële informatie en intelligente productie zal de vraag naar signaaloverdracht met hoge definitie blijven groeien, waarbij hoge afscherming, sterke bescherming en intelligente connectiviteit van industriële HDMI-kabels een steeds belangrijkere rol gaan spelen.

Kies AMSONE voor het bouwen van een stabiel industrieel signaalverbindingssysteem

AMSONE is gespecialiseerd in hoogwaardige industriële connectiviteitsoplossingen en levert meerlaags afgeschermde, robuust beschermde HDMI-kabels met stabiele transmissie. Deze kabels worden veel gebruikt in zware omstandigheden, zoals in de automatisering, spoorwegen, de medische sector, enzovoort. We bieden maatwerkoplossingen om te voldoen aan de behoeften van diverse niet-standaard werkomstandigheden.
