UL-gecertificeerd fabrieksdirect IO-Link Master EtherCAT-protocol IP67-bescherming

Onderdeelnummer: ALM-ECA1-010XXX

IO Link Master EtherCAT Enkelvoudig Protocol

UL-gecertificeerde fabrieksdirecte IO-Link Master EtherCAT-protocol Max. 16 kanalen DI/DO PNP 2A/kanaal Met zwarte metalen behuizing IP67-bescherming M12-schroefdraadpoorten

TOEVOEGEN AAN VERZOEK

Belangrijkste kenmerken

standaard accessoires

Downloaden

Basic Parameters
Bestelcode	ALM-ECA1-010XXX
Ethernet-protocol	EtherCATEtherCAT
Adresconfiguratie	Ethernet-configuratie
IOL-versie	V1.1
IOL-communicatiesnelheden	COM3 (230.4 Kbps), COM2 (38.4 Kbps), COM1 (4.8 Kbps)
IOL-poortklasse	8* Klasse A
IOL-kanalen	Maximaal 8 kanalen (configureerbaar)
SIO-kanalen	Maximaal 16 kanalen DI/DO (configureerbaar)
Digitaal uitvoertype	PNP, 2A / kanaal
Digitaal ingangstype	PNP
Nominale spanning	24V DC (18–30.2V)
Nominale stroom	9A
Bescherming / Diagnose	Kortsluitingsbeveiliging
Sluitmechanisme	Draad-
Behuizing Materiaal	Metaal
Stekker	IN: M12 L-gecodeerde 5-pins mannelijke UIT: M12 L-gecodeerde 5-pins vrouwelijk
Veldbusconnector	2*M12 D-gecodeerde 4-pins vrouwelijk
IOL/SIO-connector	8*M12 A-gecodeerde 5-pins vrouwelijk
Afmetingen	200x62x30mm
Gewicht	≈0.6 kg

Omgevingsparameters
rang van de bescherming	IP67 (correcte verbinding), conform IEC 60529
bedrijfstemperatuur	-25 ~ + 70 ° C
Bewaar temperatuur	-40 ~ + 80
IO Aanhaalmoment	0.5 Nm
Applicatieomgeving	Volgens IEC 61131
Trillingstesten	IEC 60068-2-64 / IEC 60068-2-6
Impact testen	IEC 60068-2-27
Vrije valtest	IEC 60068-2-32
EMC	Acc. IEC 61000-4-2,-3,-4
Fasteners	2 Montagegaten vastgezet met M4-schroeven

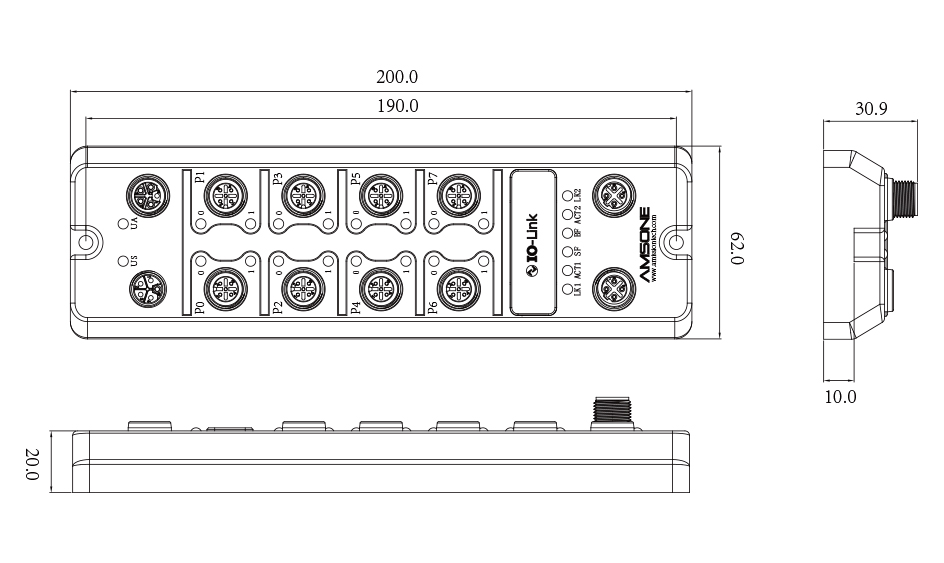

Afmetingen (mm)

Connectoren
Stekker		Pins	Functie
M12 L-gecodeerd mannelijk	M12 L - Gecodeerd vrouwelijk	1	VS+
		2	GND
		3	GND
		4	UA+
		5	PE
Ethernet Connector		Pins	Functie
M12 D-gecodeerde 4-pins vrouwelijk		1	TD +
		2	RD +
		3	TD-
		4	RD-
IOL/SIO-connector		Pins	Functie
M12 A-gecodeerde 5-pins vrouwelijk		1	24V
		2	SIO: DI / DO
		3	GND
		4	C/Q: IO-Link / DI / DO
		5	PE

Type

Bestelcode

Beschrijving

Afbeeldingen

Kabel

AM12M0511A421-010

Voorgevormde M12-kabel, 5 pinnen, A-code, mannelijk/vrouwelijk, recht, kabelassemblage, L = 1000 mm

Kabel

AM12M0511A141-010

M12 voorgevormde kabel, 5 pinnen, A-code, mannelijk, recht/vrij uiteinde, kabelassemblage, L = 1000 mm

Kabel

AM12F0511A141-010

M12 voorgevormde kabel, 5 pinnen, A-code, vrouwelijk, recht/vrij uiteinde, kabelassemblage, L = 1000 mm

Kabel

AM12M0511A142-010

Voorgevormde M12-kabel, 5 pinnen, A-code, mannelijk, schuin/vrij uiteinde, kabelassemblage, L = 1000 mm

Kabel

AM12F0511A142-010

Voorgevormde M12-kabel, 5 pinnen, A-code, vrouwelijk, schuin/vrij uiteinde, kabelassemblage, L = 1000 mm

Kabel

AM12M0411D235-010

M12 voorgevormde kabel, 5 pinnen, D-code, mannelijk, recht/vrij uiteinde, kabelassemblage, L = 1000 mm

Kabel

AM12M0411D631-010

Voorgevormde M12-kabel, 4 pinnen, D-code, mannelijk, rechte/RJ45-stekker, ProfiNet-kabel, L = 1000 mm

Kabel

AM12M0511L171-010

M12 voorgevormde kabel, 5 pinnen, L-code, mannelijk, recht/vrij uiteinde, kabelassemblage, L = 1000 mm

Kabel

AM12F0511L171-010

M12 voorgevormde kabel, 5 pinnen, L-code, vrouwelijk, recht/vrij uiteinde, kabelassemblage, L = 1000 mm

connector

AM12M0514A005

M12-kabelconnector, 5 pinnen, mannelijk, A-code, recht, veldmontage, schroefverbinding, kunststof behuizing, Ø 4-8 mm

connector

AM12F0514A006

M12-kabelconnector, 5 pinnen, vrouwelijk, A-code, recht, veldmontage, schroefverbinding, kunststof behuizing, Ø 4-8 mm

connector

AM12M0514A010

M12-kabelconnector, 5 pinnen, mannelijk, A-code, haaks, veldmontage, schroefverbinding, kunststof behuizing, Ø 4-8 mm

connector

AM12F0514A010

M12-kabelconnector, 5 pinnen, vrouwelijk, A-code, schuin, veldmontage, schroefverbinding, kunststof behuizing, Ø 4-8 mm

connector

AM12M0514A004

M12-kabelconnector, 5 pinnen, mannelijk, A-code, recht, veldmontage, schroefverbinding, metalen behuizing, Ø 4-8 mm

connector

AM12F0514A005

M12-kabelconnector, 5 pinnen, vrouwelijk, A-code, recht, veldmontage, schroefverbinding, metalen behuizing, Ø 4-8 mm

connector

AM12M0514A011

M12-kabelconnector, 5 pinnen, mannelijk, A-code, schuin, veldmontage, schroefverbinding, metalen behuizing, Ø 4-8 mm

connector

AM12F0514A018

M12-kabelconnector, 5 pinnen, vrouwelijk, A-code, schuin, veldmontage, schroefverbinding, metalen behuizing, Ø 4-8 mm

Adapter

AM12Y05MIF000-A01

M12 Y - Splitter 5-pins A-code mannelijk / vrouwelijk / vrouwelijk overgegoten adapter

Beschermkap

AM12MCAPM001

M12 mannelijke connector beschermkap metaal met ketting

Beschermkap

AM12FCAPM001

M12 Vrouwelijke Connector Beschermkap Metaal Met Ketting

Beschermkap

AM12MCAPP001

M12 Mannelijke Connector Beschermkap Kunststof

Beschermkap

AM12FCAPP001

M12 Vrouwelijke Connector Beschermkap Kunststof
