Veelvoorkomende oorzaken van defecten aan industriële connectoren

Als automatiseringsingenieur of MRO-technicus weet u dat een enkele defecte afdichting op een waterdichte industriële connector een hele productielijn binnen enkele seconden kan stilleggen. Deze handleiding, gebaseerd op de IEC 60529-normen, beschrijft veelvoorkomende storingen in circulaire architecturen, zodat u de oorzaken kunt vaststellen en kostbare, ongeplande stilstand kunt voorkomen.

Storing één: Indringing van vocht en vloeistoffen (falen van de IP-afdichting)

Wanneer een waterdichte afdichting defect raakt, zorgt het binnendringen van vocht ervoor dat de isolatieweerstand onder de 50 MΩ daalt, wat kortsluiting en galvanische corrosie veroorzaakt. In een operationele fabriekshal leidt deze weg van de minste weerstand vaak tot catastrofale elektrische vlambogen die de interne connectordrager vernietigen.

Oorzaken van lekkage van de afdichting

• Verkeerde interpretatie van de IP-classificatie: Volgens IEC 60529 dekt IP67 alleen tijdelijke onderdompeling (1 meter gedurende 30 minuten). Gebruik in diepe putten of permanente onderwatertoepassingen veroorzaakt capillaire lekkage onder continue hydrostatische druk.
• Afdichtingsdegradatie: Standaard O-ringen zwellen op of barsten bij blootstelling aan temperatuurschommelingen, bijtende reinigingsmiddelen of synthetische snijoliën.
• Onjuist aanhaalmoment: Het met de hand vastdraaien van ronde koppelingen zoals M12-schroefdraad zonder het vereiste aanhaalmoment van 0.5 tot 0.6 Nm laat minuscule openingen achter, waardoor de beschermingsklasse binnen enkele uren daalt naar IP40.
• Capillaire werking van de kabel: Beschadigde kabelmantels zorgen ervoor dat temperatuurschommelingen vloeistof intern langs de koperdraden naar de afgedichte contacten trekken.

Preventie op materiaalniveau

Om risico's bij montage op locatie te elimineren, kunt u overstappen op in de fabriek gegoten industriële kabels met een solide PUR- of PVC-barrière. Voor veeleisende chemische toepassingen kunt u hoogwaardige fluorrubber (FKM) O-ringen specificeren om de elasticiteit te behouden van -40 °C tot +200 °C, waardoor de levensduur van de componenten wordt verlengd van maanden tot jaren.

Storing twee: Trillingsbelasting en mechanische loslating

Continue trillingen van machines vormen een ernstige bedreiging voor uw netwerk. Na verloop van tijd wordt hoogfrequente kinetische energie rechtstreeks overgedragen op onveilige koppelingen, waardoor een stabiele geautomatiseerde verbinding een primaire bron wordt van intermitterende datauitval en onverwachte systeemstoringen.

Symptomen van trillingsslijtage

• Wrijvingscorrosie: Constante microbewegingen op het contactoppervlak schrapen de beschermende laag weg. Hierdoor worden de basismetalen blootgesteld aan oxidatie, wat leidt tot een verhoogde contactweerstand en onregelmatige signaalschommelingen in de sensorleidingen.
• Losraken van de koppeling: Zonder fysieke vergrendelingsmechanismen raken standaard schroefverbindingen geleidelijk los. Deze kleine structurele scheiding verbreekt de interne gasdichte afsluiting lang voordat de stekker fysiek loskomt van de contactdoos.
• Aansluitingsvermoeidheid: Het gewicht van een niet-vastgezette kabel verplaatst dynamische krachten naar de interne verbindingspunten. Door het voortdurende trekken en draaien breken de koperdraden uiteindelijk af bij de interne soldeer- of krimpverbindingen.

Mitigatiestrategieën

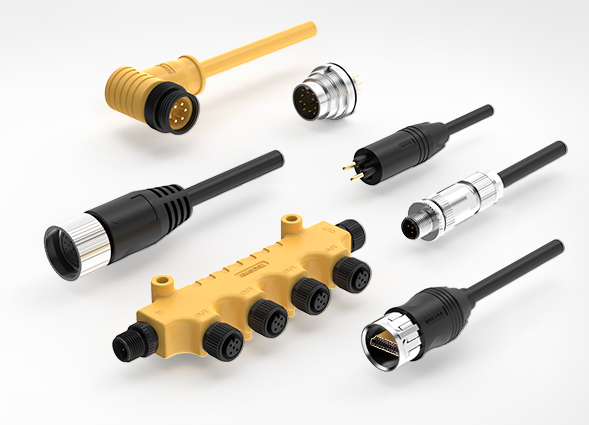

Om trillingen te bestrijden is hardware nodig die is ontworpen voor dynamische beweging. Door gebruik te maken van in de fabriek gegoten onderdelen ronde connectoren De geïntegreerde trekontlastingshoezen zorgen ervoor dat buigspanningen worden verdeeld en weg van kwetsbare aansluitzones worden geleid, waardoor uw geautomatiseerde verbindingen worden beschermd.

Voor toepassingen met hoge buigbelasting, zoals robotcellen of geautomatiseerde portaalkranen, is het gebruik van robuuste materialen aan te raden. robotkabels Dit voorkomt vermoeidheid van de geleider. Bovendien voorkomt het gebruik van koppelmoeren met trillingsdempende ratelmechanismen dat de bevestigingsmaterialen losraken, waardoor een ononderbroken signaaloverdracht gegarandeerd is, zelfs onder de meest veeleisende omstandigheden in uw productieomgeving.

Storing drie: Omgevingscorrosie en contactoxidatie

Corrosieve omgevingen tasten blootgestelde metalen snel aan, waardoor ze een grote bedreiging vormen voor buiten- en maritieme toepassingen. Wanneer vocht, zoutnevel of agressieve industriële chemicaliën de behuizing binnendringen, veroorzaken ze chemische reacties die de elektrische prestaties en signaalhelderheid permanent aantasten.

Mechanismen van corrosieschade

• Galvanische corrosie: Het combineren van verschillende metalen – zoals een standaard aluminium behuizing met een messing contactdoos – in vochtige omstandigheden creëert een kleine elektrische batterij. Deze versnelde reactie vernietigt het zwakkere metaal, waardoor de behuizing van het apparaat beschadigd raakt.
• Chemische degradatie: Zout in de lucht langs kustlijnen of bijtende dampen in chemische verwerkingslijnen tasten basismetalen agressief aan, waardoor kritieke contactpinnen bedekt raken met niet-geleidende groene of zwarte oxidatielagen.
• Veroudering van de plating: Als een connector het nominale aantal aansluitcycli overschrijdt, slijt de microscopische goud- of nikkellaag weg. Zodra dit gebeurt, komt de zeer reactieve koperen kern volledig bloot te liggen aan roestvorming door de atmosfeer.

Materiële verdedigingsmechanismen

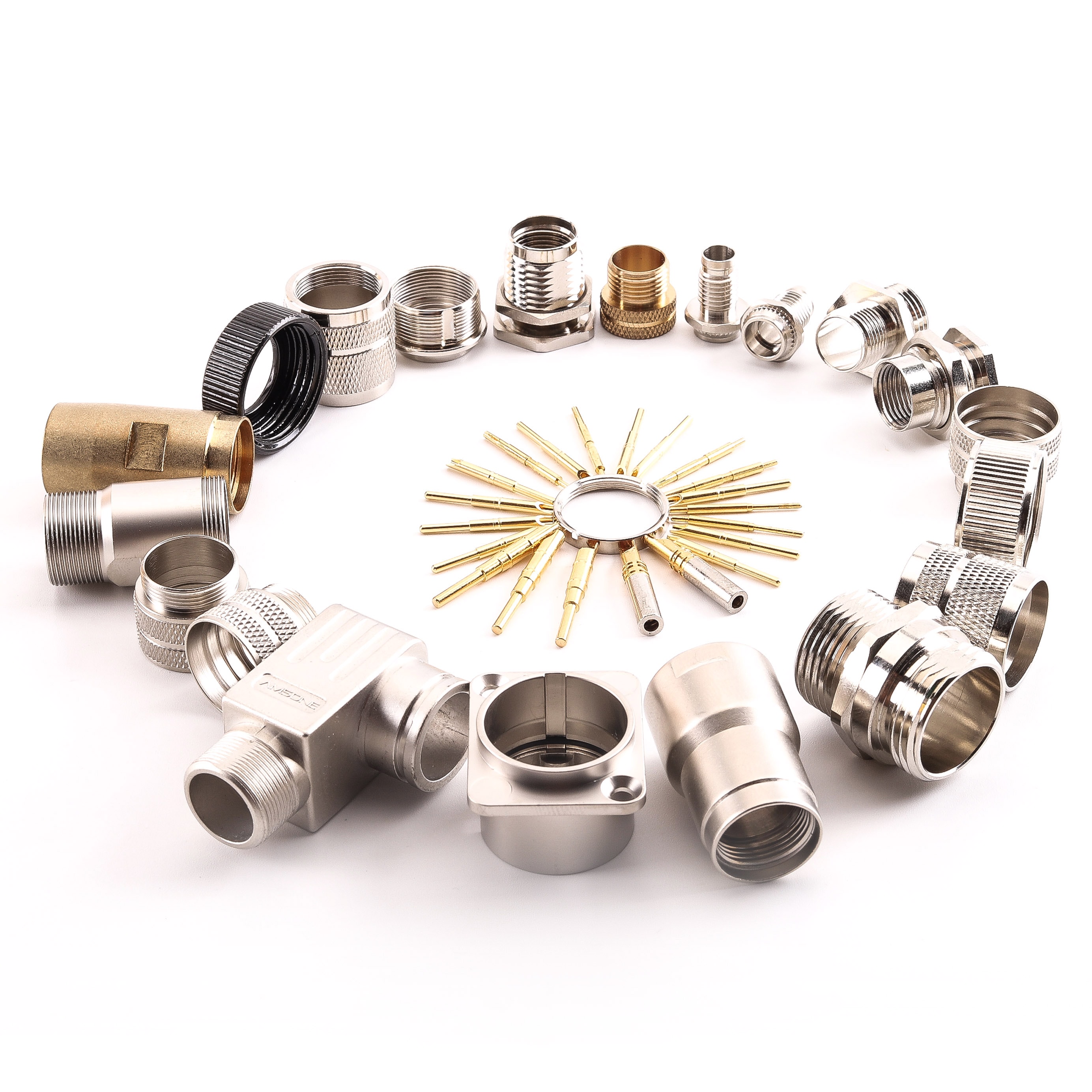

Om uw signaalpaden te beschermen, is het essentieel dat het metaal van uw connectoren is afgestemd op de specifieke omgevingsomstandigheden. Voor toepassingen met zware chemicaliën of offshore-installaties biedt de overstap van kwetsbaar aluminium of laagwaardige kunststoffen naar roestvrijstalen connectoren van maritieme kwaliteit (316) volledige bescherming tegen zoutcorrosie en corrosieve dampen.

Controleer bovendien altijd of uw leverancier een dikke nikkelen onderlaag gebruikt, afgewerkt met robuuste vergulde contactpinnen. Deze metallurgische barrière zorgt ervoor dat de contactweerstand jarenlang laag blijft, zelfs bij blootstelling aan extreme weersomstandigheden, waardoor plotselinge spanningsdalingen op kritieke datanetwerken worden voorkomen.

Fout nummer vier: Onvoldoende toezicht op de installatie en fouten bij de montage ter plaatse.

Zelfs de meest robuuste hardware zal het begeven als deze in de fabriek slecht is geassembleerd. Fouten in het veld tijdens de eerste installatie zijn verantwoordelijk voor een aanzienlijk percentage van de netwerkstoringen in een vroeg stadium, wat direct kan leiden tot waterlekkages, verstoorde signalen of onregelmatig apparaatgedrag bij het opstarten van het systeem.

Veelvoorkomende montagefouten

• Overmatig aandraaien van schroefdraad: Het forceren van schroefdraadverbindingen voorbij hun mechanische limieten vervormt de interne kunststof dragers, beschadigt de metalen schroefdraad en vervormt de elastomere O-ringen, waardoor een beschermende afdichting een lekpad wordt.
• Onjuist strippen van kabels: Het te lang of te kort strippen van de isolatiemantel kan leiden tot losse koperdraden die kortsluiting veroorzaken, of tot beknelling van de geleiderisolatie onder de afdichtingsring, waardoor de gasdichte afsluiting wordt verstoord.
• Blootstelling van niet-aangesloten poorten: Het onbeschermd achterlaten van open, actieve aansluitingen op de fabrieksvloer tijdens installatie- of routineonderhoudscycli zorgt ervoor dat vocht, stof en snijvloeistoffen zich rechtstreeks in de contactkamers kunnen ophopen.

Procedurele oplossingen

Om variaties tijdens de installatie te elimineren, zijn gestandaardiseerde werkmethoden nodig. Voorzie uw onderhoudsteams van gekalibreerde momentsleutels en zorg ervoor dat de specificaties van de fabrikant voor het aanhaalmoment strikt worden nageleefd om zowel te los als te vast aandraaien te voorkomen.

Om de risico's van handmatig draadstrippen volledig te vermijden, kunt u waar mogelijk gebruikmaken van voorgemonteerde kabelassemblages. Beveilig ten slotte elke ongebruikte open poort met een stevige kabelbinder. stofbeschermkapjes onmiddellijk; deze eenvoudige stap zorgt ervoor dat de interne pinconfiguraties geïsoleerd blijven van luchtverontreinigingen totdat de uiteindelijke verbinding tot stand is gebracht.

Laboratoriumvalidatie: Testprotocollen voor industriële betrouwbaarheid

Voordat componenten in uw fabriek worden ingezet, is grondige laboratoriumtests essentieel om jarenlange belasting in de praktijk te simuleren. Echte industriële hardware moet gestandaardiseerde tests op omgevings- en mechanische belasting doorstaan ​​om een ​​lange levensduur in de praktijk te garanderen.

Belangrijkste testnormen

• Thermische schoktest: Componenten worden onderworpen aan snelle temperatuurschommelingen tussen extreme temperaturen (bijv. -40°C tot +85°C) om ervoor te zorgen dat de behuizingsmaterialen en interne afdichtingen niet barsten of loslaten bij plotselinge klimaatsveranderingen.
• IPX9K Hogedrukreiniging: Bij deze test worden de aangesloten connectoren blootgesteld aan hogedrukstralen (tot 100 bar) van 80 °C heet water vanuit verschillende hoeken, waarmee hun weerstand tegen strenge reinigingsprotocollen wordt gevalideerd.
• Mechanische duurtesten: Connectoren worden honderden keren herhaaldelijk aan- en losgekoppeld om de slijtage van de beplating op de contactpinnen te meten. Dit garandeert dat de contactweerstand gedurende de levensduur van het product laag blijft.

Maatwerk en toepassingsspecifieke engineering

Standaardcomponenten kunnen niet elke unieke industriële uitdaging oplossen. Bij gespecialiseerde machines, krappe ruimtes of eigen signaalconfiguraties is maatwerk in interconnectie-engineering een operationele noodzaak.

Op maat gemaakte integratieoplossingen

• Aangepaste pinconfiguraties: Door voedings- en snelle datalijnen te combineren in één aangepaste connectorbehuizing, verkleint u de totale hardwareomvang en vereenvoudigt u de bekabeling in het veld.
• Kabelomhulling op maat: Door unieke haakse of ruimtebesparende omhullingsprofielen te ontwerpen, kunnen kabels soepel rond krappe constructies worden geleid zonder hun veilige buigradius te overschrijden.
• Gespecialiseerde jasmaterialen: Afhankelijk van uw omgeving kunt u kiezen voor speciale buitenjassen, zoals halogeenvrije (LSZH) of modderafstotende materialen, om te voldoen aan strenge regionale veiligheidsvoorschriften.

Laatste gedachten

Om verbindingsproblemen te voorkomen, moet u uw hardware afstemmen op uw specifieke omgevingsvereisten. Bescherm uw uptime vandaag nog! contact om uw specifieke toepassingsbehoeften met ons engineeringteam te bespreken.
