RF 케이블이란 무엇인가? 구조와 종류에 대한 실용적인 소개

오늘날 고도로 연결된 세상에서 RF(무선 주파수) 케이블은 다양한 산업 분야에서 안정적인 고주파 신호 전송을 보장하는 데 필수적인 역할을 합니다. 이동 통신망과 위성 시스템부터 의료 영상 및 군사 장비에 이르기까지, RF 케이블 여러 중요 시스템의 중추 역할을 합니다. 단순하지만 매우 중요한 역할을 합니다. 한 장치에서 다른 장치로 큰 손실이나 간섭 없이 신호를 전달하는 것입니다. 케이블의 작동 방식, 구성 요소, 그리고 다양한 유형을 이해하는 것은 용도에 맞는 케이블을 선택하는 데 중요합니다.

RF 케이블이란 무엇인가요?

RF 케이블은 일반적으로 3kHz에서 300GHz 범위의 무선 주파수 신호를 전송하는 데 사용되는 특수 설계된 케이블입니다. 일반 전기 케이블과 달리 RF 케이블은 손실, 왜곡 또는 외부 간섭을 최소화하면서 고주파 신호를 전달하도록 최적화되어 있습니다. RF 케이블은 깨끗하고 안정적인 신호 전송이 필요한 시스템에서 안테나, 송신기, 수신기 또는 테스트 장비와 같은 장치를 연결하는 데 가장 일반적으로 사용됩니다.

고주파 신호는 간섭과 성능 저하에 더 취약하기 때문에 RF 케이블은 엄격한 전기적 및 기계적 성능 기준을 충족해야 합니다. RF 케이블의 구조, 재질 및 차폐 성능은 모두 이를 염두에 두고 설계되었습니다.

RF 케이블의 핵심 구성 요소 및 구조

RF 케이블의 성능은 내부 구조에 크게 좌우됩니다. 특정 유형에 따라 차이가 있지만, 대부분의 RF 케이블은 다음 네 가지 핵심 구성 요소를 공유합니다.

1. 중앙 지휘자

RF 신호가 이동하는 핵심 경로입니다. 일반적으로 단선 또는 연선 구리로 만들어지지만, 경우에 따라 알루미늄이 사용되기도 합니다. 효율적인 신호 흐름을 위해서는 높은 전도성과 낮은 저항이 필수적입니다.

2. 유전체 절연체

중심 도체를 감싸는 절연층은 폴리에틸렌이나 PTFE와 같은 재질로 제작됩니다. 이 유전체는 도체와 차폐층을 분리하고, 특히 고주파에서 신호 무결성에 필수적인 일정한 임피던스를 유지하는 데 도움을 줍니다.

3. 차폐층

차폐막은 유전체를 감싸 외부 전자파 간섭(EMI)이나 무선 주파수 간섭(RFI)으로부터 신호를 보호합니다. 일반적인 차폐 재료로는 편조 구리, 알루미늄 호일 또는 이 두 가지를 혼합한 것이 있습니다. 민감한 환경에서는 추가적인 보호를 위해 여러 겹의 차폐막을 사용할 수 있습니다.

4. 아우터 재킷

마지막 외부 층은 보호 재킷으로, 일반적으로 PVC, TPE, FEP와 같은 유연한 플라스틱으로 만들어집니다. 이 재킷은 케이블을 물리적 마모, 환경적 스트레스, 습기, 그리고 화학 물질 노출로부터 보호합니다.

이러한 여러 층이 합쳐져 RF 신호가 최소한의 손실로 전달되고 외부 소음이나 방해로부터 보호되도록 보장합니다.

RF 케이블의 종류

다양한 용도에 따라 각기 다른 유형의 RF 케이블이 필요합니다. 선택은 주파수 범위, 신호 강도, 유연성, 차폐 요구 사항 등의 요인에 따라 달라집니다. 가장 일반적인 유형은 다음과 같습니다.

1. 동축 케이블

동축 케이블은 가장 널리 사용되는 RF 케이블 유형입니다. 유전체, 차폐막, 그리고 보호 피복으로 둘러싸인 단일 중심 도체를 특징으로 합니다. 동축 케이블은 텔레비전 시스템, 인터넷 연결, 그리고 무선 송신기에 널리 사용됩니다. RG-6 및 RG-58과 같은 인기 모델은 성능과 비용의 균형을 잘 맞춥니다. 이러한 설계는 적당한 거리에서 신호 손실을 최소화하고 간섭으로부터 적절한 보호 기능을 제공합니다.

2. 쌍축 및 삼축 케이블

트윈액시얼(Twinax) 케이블은 두 개의 내부 도체가 서로 꼬여 있고 공통 차폐막으로 절연되어 있습니다. 이러한 구성은 균형 잡힌 신호 전송을 가능하게 하여 외부 노이즈에 대한 내성을 향상시킵니다. 데이터 센터나 고주파 테스트 환경과 같은 고속 데이터 환경에서 흔히 사용됩니다.

트라이액시얼(Triax) 케이블은 외부 도체를 추가하여 한 단계 더 발전하여 더욱 뛰어난 차폐 성능을 제공합니다. 이 케이블은 신호 무결성이 매우 중요한 정밀 비디오 장비, 민감한 실험실 장비 또는 방위 시스템에 적합합니다.

3. RF 케이블 어셈블리

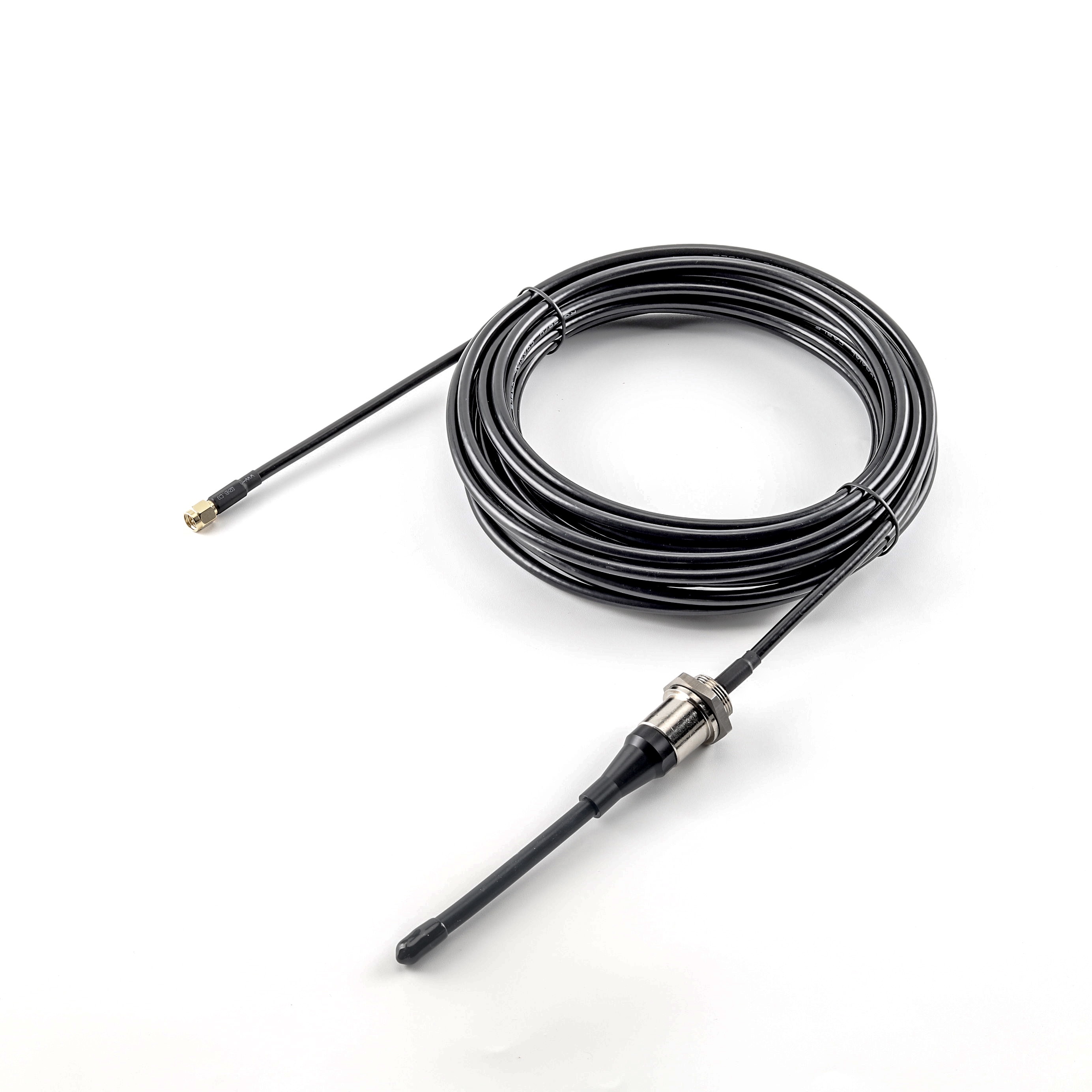

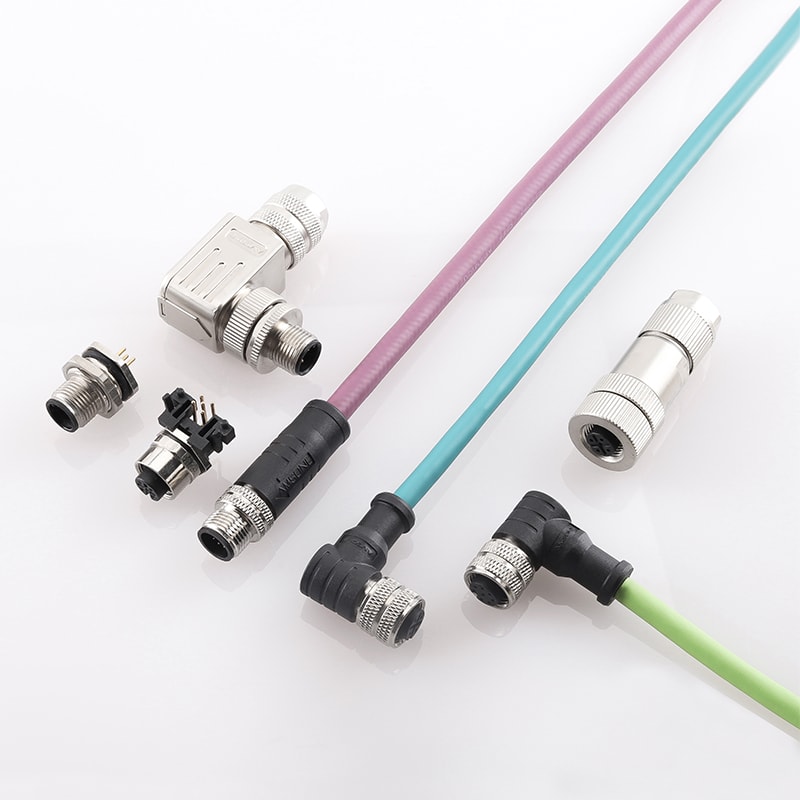

RF 케이블 어셈블리는 양쪽 끝에 커넥터가 공장에서 설치된 완전한 케이블입니다. 이러한 어셈블리는 길이, 커넥터 유형 및 전기적 성능 측면에서 특정 요구 사항을 충족하도록 맞춤 제작되는 경우가 많습니다. 통신 타워나 실험실 테스트 장비에 사용되든, 고품질 어셈블리는 설치 시간을 단축하고 연결 관련 신호 손실을 최소화합니다.

구조 및 유형에 대한 마무리 생각

시스템에 적합한 케이블을 선택하기 위한 첫 번째 단계는 내부 구조와 사용 가능한 RF 케이블의 종류를 이해하는 것입니다. 잘못 선택되거나 품질이 낮은 RF 케이블은 신호 저하, 잡음 증가, 시스템 불안정을 초래할 수 있으며, 특히 고주파 환경에서는 더욱 그렇습니다. 반면, 잘 맞는 케이블은 최적의 성능, 긴 장비 수명, 그리고 유지 보수 문제 감소를 보장합니다.

다음 섹션에서는 RF 케이블의 실제 적용 분야, 이점 및 선택 팁을 살펴보겠습니다. 이를 통해 엔지니어와 시스템 통합자가 정보에 입각한 결정을 내리는 데 도움이 될 것입니다.

RF 케이블의 응용 분야

RF 케이블은 다양한 산업 분야에서 사용되며, 각 산업 분야는 높은 신뢰성, 신호 선명도, 그리고 장거리 전송 성능을 요구합니다. 가장 일반적인 적용 사례는 다음과 같습니다.

1. 통신

RF 케이블은 통신 인프라에 매우 중요합니다. 안테나를 기지국에 연결하고, 신호 처리 장치 내의 RF 모듈을 연결하며, 무선 시스템에 안정적인 전송 회선을 제공합니다. 이러한 케이블의 품질은 모바일 네트워크의 데이터 전송 속도, 커버리지, 그리고 신호 선명도에 직접적인 영향을 미칩니다.

2. 방송

텔레비전과 라디오 방송에서 RF 케이블은 제작 장비, 안테나, 수신기 간에 고주파 오디오 및 비디오 신호를 전송합니다. RF 케이블의 간섭 감소 기능은 전송 중 신호 충실도를 유지하는 데 필수적입니다.

3. 항공 우주 및 방위

레이더, 항공전자, 항공기 및 군용 차량의 통신망과 같은 임무 수행에 필수적인 시스템에서 RF 케이블은 높은 진동, 온도 변화, 전자기 잡음 등 극한 환경에서도 성능을 발휘해야 합니다. 견고한 외피와 높은 차폐 효율을 갖춘 특수 RF 케이블 어셈블리가 일반적으로 사용됩니다.

4. 의료 기기

MRI 시스템, 심전도(ECG) 기기, 환자 원격 측정 장치와 같은 최신 의료 영상 및 모니터링 장치는 정밀한 신호 전달에 의존합니다. RF 케이블은 진단 데이터를 깨끗하게 전송하여 중요한 의료 환경에서 정확한 결과와 실시간 피드백을 제공합니다.

5. 테스트 및 측정

실험실 및 산업 테스트 환경에서 RF 케이블은 신호 발생기, 스펙트럼 분석기, 네트워크 분석기를 연결합니다. 고주파 정확도와 안정성이 매우 중요하며, 일관된 측정 결과를 위해서는 손실이 적고 위상이 안정된 케이블이 선호됩니다.

RF 케이블 사용의 이점

올바른 RF 선택 케이블 다양한 기능적 및 운영적 이점을 제공합니다. 이러한 이점은 기술적 측면뿐 아니라 장기적인 시스템 효율성 및 유지 관리 비용 절감으로 이어집니다.

1. 장거리 신호 전송

RF 케이블은 중계기나 증폭기 없이도 상당한 거리에 걸쳐 고주파 신호 전달을 지원합니다. 이러한 구조 덕분에 벽을 통과하거나 넓은 공간에서도 일관된 무결성을 유지하며 신호를 전송할 수 있습니다.

2. 보안 강화

무선 전송과 달리 RF 케이블은 지점 간 물리적 연결을 생성합니다. 이는 신호 감청 위험을 줄이고 금융 정보나 암호화된 통신과 같은 민감한 데이터를 전송하는 데 이상적입니다.

3. 안정적이고 신뢰할 수 있는 연결

차폐 설계와 임피던스 제어 덕분에 RF 케이블은 잡음이나 EMI로 인한 신호 저하를 최소화합니다. 따라서 RF 케이블은 특히 전자파 잡음이 많은 환경에서 다른 무선 장비보다 더 안정적입니다.

4. 에너지 효율

RF 케이블은 추가 전원 없이 데이터를 전송할 수 있습니다. 이는 케이블 기반 데이터 전송이 에너지 절약에 도움이 되는 저전력 또는 수동 시스템에서 특히 유용합니다.

5. 내구성 및 내환경성

고품질 RF 케이블은 구리, PTFE, FEP와 같은 소재를 사용하여 부식, 열 및 기계적 마모에 대한 뛰어난 내성을 제공합니다. 이를 통해 케이블 수명이 증가하고 교체 빈도가 줄어듭니다.

6. 외부 방사선으로부터의 보호

RF 케이블 내부의 차폐는 신호와 주변 환경을 모두 보호합니다. 이는 외부 간섭으로 인해 성능이 저하되거나 안전 문제가 발생할 수 있는 민감한 시스템에서 매우 중요합니다.

RF 케이블과 동축 케이블: 차이점은 무엇인가?

"RF 케이블"과 "동축 케이블"이라는 용어는 종종 같은 의미로 사용되지만, 정확히 같은 것은 아닙니다.

동축 케이블은 단일 도체 코어를 절연체, 차폐체, 그리고 보호 피복으로 둘러싼 특수한 유형의 RF 케이블입니다. 주로 무선 신호 전송용으로 설계되었습니다. 동축 케이블은 TV, 위성 및 기본 광대역 연결에 널리 사용됩니다.

반면, RF 케이블은 동축 케이블뿐만 아니라 쌍축 및 삼축 케이블과 같은 더욱 발전된 구조까지 포함하는 더 광범위한 범주입니다. 이러한 케이블은 기존의 무선 주파수에 국한되지 않고 다양한 유형의 전자기 신호를 전송할 수 있습니다. RF 케이블은 디지털 통신, 레이더, 고속 데이터 네트워크와 같이 더 넓은 주파수 범위와 더 복잡한 응용 분야에 적합하도록 설계되었습니다.

또한, 동축 케이블은 보다 표준화된 경향이 있는 반면, RF 케이블은 특정 시스템 및 성능 요구 사항에 맞게 맞춤 제작할 수 있습니다.

비교 요약:

RF 테스트 및 유지 관리

신호 품질을 유지하고 성능 저하를 방지하려면 RF 케이블을 정기적으로 테스트하고 유지관리해야 합니다. 주요 테스트 지표는 다음과 같습니다.

1. VSWR(전압 정재파비)

이는 RF 전력이 반사 없이 케이블을 통해 얼마나 효과적으로 전송되는지를 측정합니다. VSWR이 낮을수록 신호 전송 및 임피던스 정합이 더 양호함을 나타냅니다.

2. 삽입 손실

이는 케이블을 통과할 때 손실되는 신호 전력의 양을 나타냅니다. 특히 긴 케이블에서는 삽입 손실을 최소화하는 것이 매우 중요합니다.

3. 반사 손실

반사 손실은 신호가 음원 쪽으로 반사되는 비율을 측정합니다. 반사 손실 값이 높을수록 신호 전송 효율이 높아짐을 나타냅니다.

유지 관리 모범 사례:

• 급격한 굽힘은 피하세요: 과도한 굽힘은 유전체나 차폐를 손상시킬 수 있습니다.

• 적절한 보관: 케이블을 극한 온도를 피해 건조하고 먼지가 없는 환경에 보관하세요.

• 정기 검사: 커넥터 손상, 재킷 균열 또는 부식을 점검하고 필요에 따라 케이블을 교체합니다.

결론: 고주파 시스템의 전략적 자산

RF 케이블은 단순한 수동 부품이 아닙니다. 중요 시스템 전반에서 깨끗하고 효율적이며 안전한 통신을 보장하는 데 필수적입니다. 통신 장비, 의료 기기, 항공우주 시스템, 실험실 장비 등 어떤 장비를 사용하든 적절한 RF 케이블을 선택하면 성능과 안정성에 실질적인 차이를 만들 수 있습니다.

적절한 설계, 고품질 자재, 그리고 정기적인 유지관리를 통해 RF 케이블은 복잡한 시스템을 수년간 고장 없이 지원할 수 있습니다. RF 케이블의 구조, 종류, 기능을 이해하면 엔지니어와 시스템 통합자는 전체 운영에 도움이 되는 정보에 기반한 결정을 내릴 수 있습니다.
