M12 X자형 커넥터는 무엇에 사용되나요? 주요 용도 및 장점

개요

자동화 또는 제어 엔지니어라면 가동 중인 생산 라인에서 네트워크 지터나 데이터 패킷 손실을 절대 용납할 수 없습니다. 기존의 4핀 인터페이스는 대역폭을 제한하지만, 견고한 인터페이스로 업그레이드하면 이러한 문제를 해결할 수 있습니다. M12 X-코드 커넥터 완벽한 10Gbps Cat6A 이더넷 속도를 제공하며, 미래 지향적인 공장 운영에 필요한 강력한 차폐 및 IP67 보호 기능을 제공합니다.

M12 코드 분석: A 코드 vs. D 코드 vs. X 코드

잘못된 인터페이스 프로파일을 선택하면 물리적 호환성 문제가 즉시 발생하거나 네트워크 속도가 심각하게 저하될 수 있습니다. 하드웨어 레이아웃을 최적화하려면 오늘날 자동화 환경에서 널리 사용되는 세 가지 주요 M12 키잉 표준을 구분해야 합니다.

A-코드: 센서 표준

A 코드로 시작하는 케이블은 일반적으로 저속 DC 전원 및 기본 입력/출력 신호에 사용되는 공장 설비의 핵심 구성 요소입니다. 3~5개의 핀을 가지고 있어 근접 센서, 액추에이터 및 모터 스타터를 연결하는 데 사용되지만, 멀티 기가비트 데이터 처리에 필요한 고주파 차폐 기능은 없습니다.

D-Coded: 기존 고속 이더넷

수년간 D 코드로 표기된 4핀 인터페이스는 최대 100Mbps(Cat5e)의 고속 이더넷을 지원하는 기본 네트워킹의 산업 표준으로 사용되었습니다. 기존 PLC에서는 매우 안정적이었지만, 제한된 대역폭으로 인해 데이터 처리량이 많은 최신 자동화 아키텍처에서는 심각한 데이터 병목 현상이 발생했습니다.

X-Coded: 멀티기가비트의 도약

고대역폭 산업용 이더넷을 위해 특별히 설계된 X-코드 인터페이스는 내부의 십자형 금속 차폐막으로 4개의 개별 쌍으로 분리된 8핀 레이아웃을 특징으로 합니다. 이러한 특수한 물리적 분리는 누화를 완벽하게 차단하여 다음과 같은 이점을 제공합니다. 원형 커넥터 500MHz 주파수에서 10Gbps Cat6A 데이터 전송 속도를 원활하게 처리합니다.

주요 기술 사양을 한눈에 보기

극한의 제조 환경에 상호 연결 장치를 설치하려면 전기 및 기계 표준을 정확하게 준수해야 합니다. 진정한 산업용 하드웨어는 높은 작동 부하 조건에서도 구조적 무결성과 신호 연속성을 보장하기 위해 다음 매개변수를 충족해야 합니다.

• 준수 표준: 고속 데이터 전송에 대한 IEC 61076-2-109 규격을 완벽하게 준수합니다.
• 대역폭 성능: Cat6A 등급 성능을 지원하며 최대 500MHz의 주파수와 최대 10Gbps의 속도를 제공합니다.
• 전기적 정격: 핀당 0.5A의 전류 용량에서 정격 전압 60V DC로 안전하게 작동합니다.
• 침투 보호: 적절하게 결합될 경우 IP67 또는 IP68 등급의 먼지 및 액체 밀봉 성능을 달성합니다.
• EMC 차폐: 견고한 니켈 도금 황동 하우징을 사용하여 360° 전방위 전자기 간섭으로부터 지속적인 보호 기능을 제공합니다.

M12 X-코드 커넥터는 무엇에 사용되나요? 주요 사용 사례

고대역폭 산업용 애플리케이션에는 IT 수준의 속도와 고강도 제조 공정에 필요한 내구성을 모두 갖춘 하드웨어가 필요합니다. X-coded 인터페이스의 독특한 내부 구조는 표준 네트워크 연결이 실패하는 환경에서도 뛰어난 성능을 발휘할 수 있도록 해줍니다.

산업용 이더넷 네트워크(Profinet 및 EtherCAT)

최신 자동화 시스템은 복잡한 기계를 동기화하기 위해 결정론적 프로토콜에 의존합니다. 공장에서 오버몰딩 처리된 M12 X 코드 케이블 어셈블리를 사용하면 열악한 작동 환경에서도 중앙 PLC와 분산 I/O 블록 간의 데이터 교환이 끊김 없이 실시간으로 이루어집니다.

GigE 머신 비전 시스템

고해상도 4K 및 8K 산업용 검사 카메라는 대용량의 비압축 데이터 스트림을 필요로 합니다. X-코딩 연결의 10Gbps 처리량은 패킷 손실과 프레임 드롭을 방지하여 고속 컨베이어 라인에서 완벽한 자동 품질 관리를 보장합니다.

고탄력 로봇공학 및 AMR

다축 로봇 셀의 역동적인 움직임 프로파일은 케이블에 지속적인 비틀림과 굽힘을 유발합니다. 견고하고 유연성이 뛰어난 X-코딩 케이블을 사용하면 내부 도체 피로를 방지하는 동시에 이동형 자동 유도 차량으로부터 지속적인 기가비트 피드백 루프를 유지할 수 있습니다.

공장 자동화 및 IIoT 데이터 엣지

스마트 공장은 예측 유지보수를 위해 실시간 진단 분석 데이터를 수집하는 고밀도 센서 어레이를 구축합니다. X-코딩 인터페이스는 이러한 대규모 엣지 데이터를 클라우드 관리 소프트웨어로 직접 전송하는 데 필요한 대역폭 백플레인을 제공합니다.

야외 및 혹독한 환경

풍력 터빈, 태양광 발전소, 교통망과 같은 기반 시설은 지속적인 열 충격과 자외선 노출에 직면합니다. 프리미엄 X 코드 구성은 견고한 금도금 접점과 불소 고무 씰을 사용하여 -40°C에서 +85°C에 이르는 온도 범위에서 안정적인 네트워크 연결을 유지합니다.

최종 생각

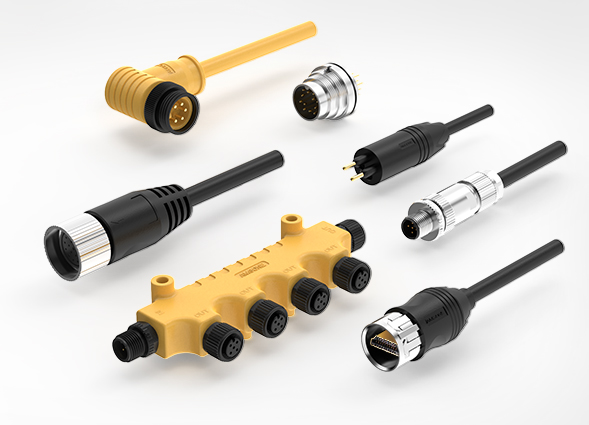

차세대 토폴로지 구축을 설계할 때 물리적 배선 제약 조건을 고려하여 견고한 패널 장착형 리셉터클 또는 유연성이 뛰어난 오버몰딩 라인 중에서 선택하십시오. 당사의 전체 산업용 인터커넥트 제품군을 살펴보세요. 최대한 빨리 여기를 클릭해주세요. 오늘 저희 엔지니어링 팀과 상담하여 귀사의 특정 운영 환경에 맞춘 맞춤형 케이블 핀 구성 및 재킷 재질을 알아보세요.
