La importancia del marcado físico de los pines para lograr conectores fiables en aplicaciones del mundo real.

Los conectores son un componente crucial en la electrónica moderna, ya que garantizan una transmisión estable de energía y señal entre dispositivos. Sin embargo, si bien los planos de ingeniería ofrecen una guía teórica precisa para el diseño de conectores, a menudo resultan insuficientes en aplicaciones prácticas. La discrepancia entre estos diagramas y el proceso de ensamblaje físico puede generar errores e ineficiencias si no se aborda adecuadamente. Una medida clave para superar esta discrepancia es el marcado físico de los pines en los conectores. Esta característica, pequeña pero significativa, mejora la fiabilidad, facilita el servicio técnico y garantiza la trazabilidad entre revisiones.

La brecha entre los planos de ingeniería y la realidad

Los planos de ingeniería son la base del diseño de conectores, ya que especifican con extrema precisión cada terminación de cable, posición de contacto y asignación de señal. Estos planos funcionan bien en un entorno controlado e ideal, como una oficina de diseño o un software CAD. Sin embargo, la realidad de la línea de montaje de la fábrica, el espacio de trabajo del técnico de servicio o el hangar de mantenimiento dista mucho de ser ideal. Los técnicos suelen trabajar bajo presión de tiempo en espacios reducidos con iluminación limitada, lo que dificulta basarse únicamente en diagramas o esquemas digitales para interpretar y ejecutar correctamente el diseño.

Pueden producirse fácilmente malentendidos. Un técnico podría colocar erróneamente un cable en la cavidad de pines incorrecta, provocando fallos intermitentes o riesgos para la seguridad que podrían no hacerse evidentes hasta mucho más tarde. Si bien los planos de ingeniería son esenciales, el marcado físico de los pines directamente en el conector Proporciona un punto de referencia sencillo, claro e inmediato en el lugar de instalación o mantenimiento. Esto reduce la dependencia de la documentación externa, disminuyendo así las posibilidades de error humano.

La necesidad de marcar físicamente las conexiones

El marcado físico de los pines es esencial en entornos reales, donde la presión por completar las tareas de forma rápida y precisa es alta. Marcar los conectores con números en relieve, identificadores grabados con láser o códigos de color ofrece varias ventajas:

• Reducción del riesgo de error humano: En entornos de alta presión, es fácil cometer errores humanos, sobre todo cuando los técnicos manipulan varios conectores. Las marcas físicas proporcionan claridad inmediata, lo que reduce la probabilidad de errores. Cuando los técnicos pueden ver directamente qué cable va a qué pin, se minimiza el riesgo de conexiones incorrectas, incluso sin consultar el diagrama.
• Servicio y mantenimiento más rápidos: Los técnicos de campo a menudo no tienen tiempo para consultar los planos detallados de cada conector. Esto es especialmente cierto en industrias como la aeroespacial, la automotriz y la de dispositivos médicos, donde cualquier retraso puede resultar costoso. El marcado físico de las conexiones agiliza el diagnóstico y el reemplazo de conectores. En lugar de perder tiempo buscando un manual o un esquema, los técnicos pueden identificar rápidamente las conexiones correctas, lo que se traduce en reparaciones más rápidas y menos errores en el campo.
• Obligatorio en industrias críticas para la seguridad: En sectores críticos para la seguridad, como el aeroespacial y el automotriz, la claridad que proporciona el marcado de los conectores no es solo una conveniencia, sino un requisito. Normas como MIL-STD-130 (para el sector aeroespacial), IPC/WHMA-A-620 (para la fabricación de productos electrónicos) e ISO 26262 (para la seguridad funcional en sistemas automotrices) exigen un marcado claro en los conectores para garantizar la seguridad y el cumplimiento normativo.

El papel del marcado de pines en el control de revisiones y la trazabilidad

Los diagramas y la configuración de pines de los conectores no son estáticos; cambian con el tiempo. Las nuevas revisiones o variantes de un producto pueden implicar diferentes asignaciones de pines o actualizaciones de diseño. Si el técnico solo dispone del esquema, es posible que no pueda determinar si está utilizando la versión correcta del conector.

Las marcas físicas de los pines solucionan este problema al vincular el conector con su diseño original, independientemente de la versión del plano. Tanto si el técnico utiliza un plano nuevo como uno obsoleto, la marca física garantiza que se utilice el conector correcto para la aplicación adecuada. Esto es especialmente importante en entornos con múltiples revisiones de producto o cuando se reemplazan piezas en campo. La marcación de los pines ayuda a garantizar que el técnico instale la pieza correcta, incluso si se utiliza material antiguo.

Buenas prácticas para un marcado de pines eficaz

El marcado eficaz de la disposición de los pines va más allá de simplemente aplicar etiquetas a los conectores. Para que sea realmente útil, es necesario tener en cuenta varios factores:

• Permanencia: El marcado debe ser permanente para resistir condiciones ambientales adversas como productos químicos, altas temperaturas y abrasión. El grabado láser o los números moldeados son ideales, ya que ofrecen una durabilidad que se mantiene durante toda la vida útil del producto.
• Legibilidad: Para que la marcación sea efectiva, debe permanecer legible en condiciones de campo. Factores como el tamaño de la fuente, el contraste y el método de marcado influyen en que la señalización siga siendo legible, incluso en entornos difíciles como zonas con poca luz o mucho polvo.
• Identificación de cables: Marcar cada cable con su pin de destino correspondiente mejora aún más la precisión. Esta práctica ayuda a los técnicos a conectar rápidamente el cable al conector sin confusiones.
• Codificación mecánica: Además de las marcas visibles, los conectores deben contar con una codificación mecánica, un sistema de polarización que impide físicamente una conexión incorrecta. Incluso si el técnico no presta atención a las marcas, el diseño del conector garantiza que no se pueda conectar de forma incorrecta.

Cerrando el círculo entre el diseño y la realidad

Si bien los planos de ingeniería proporcionan las especificaciones de diseño, no reflejan la complejidad del montaje y el mantenimiento en condiciones reales. El marcado físico de las conexiones constituye una medida de fiabilidad esencial que vincula el diseño teórico con la ejecución práctica sobre el terreno. Reduce los errores de fabricación, agiliza el servicio técnico y garantiza la trazabilidad entre las distintas versiones del producto, lo que hace que los conectores sean más fiables y fáciles de usar.

En industrias que exigen altos niveles de precisión y fiabilidad, el marcado de conectores no es un lujo, sino un elemento vital para mantener la eficiencia operativa y la seguridad. Al implementar marcas de pines claras y duraderas, los fabricantes pueden eliminar errores, reducir el tiempo de inactividad y garantizar la fiabilidad a largo plazo de sus productos.

¿Por qué elegir Amissiontech para sus necesidades de conectores?

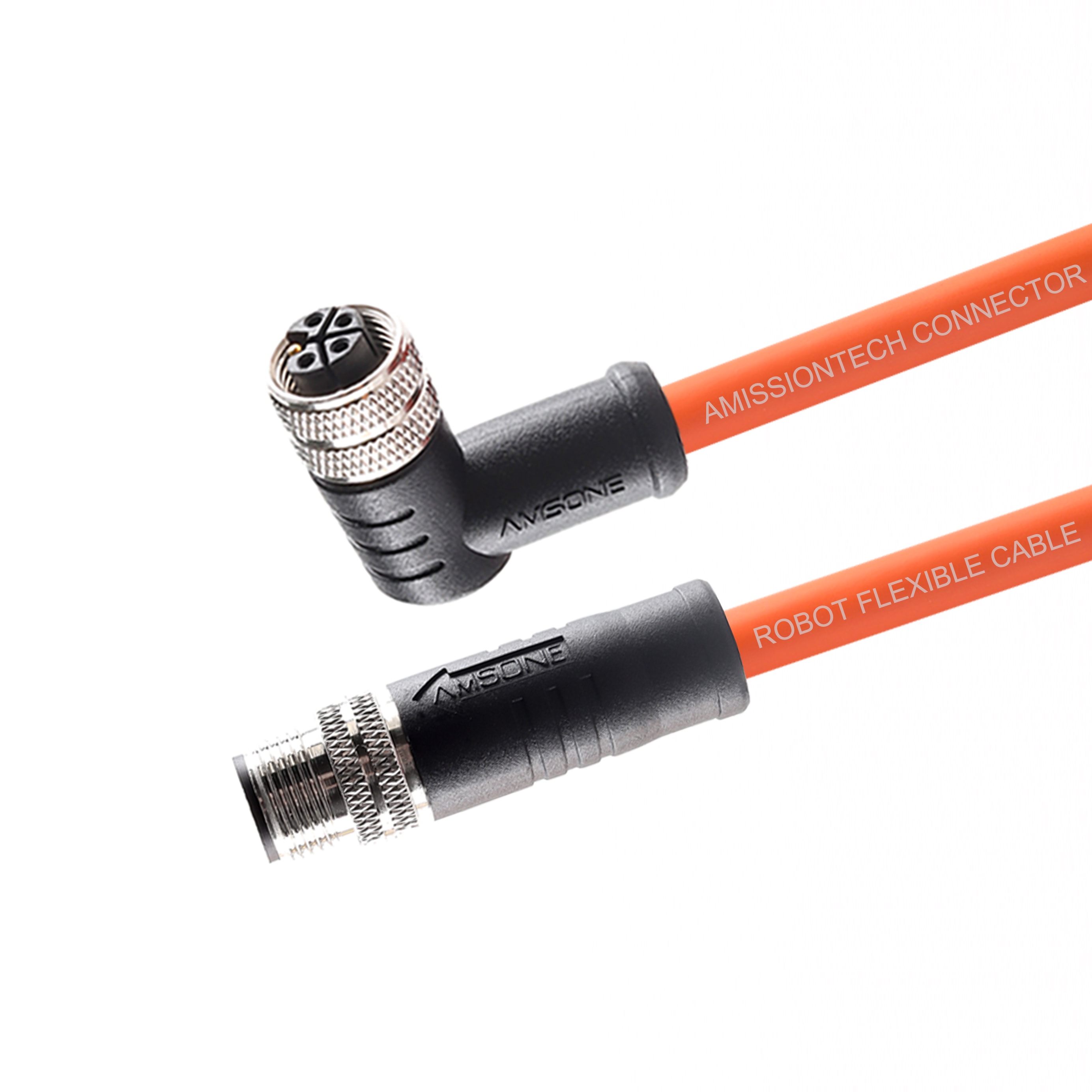

En Amissiontech Co., Ltd., nos especializamos en ofrecer conectores y mazos de cables industriales de alta calidad para una amplia gama de aplicaciones. Nuestros productos cuentan con un marcado de pines claro y permanente que cumple con los estándares de la industria, lo que garantiza la facilidad de uso tanto en entornos de fabricación como de servicio técnico. Ya sea que necesite conectores para aplicaciones aeroespaciales, automotrices o industriales, le brindamos soluciones duraderas y confiables para el correcto funcionamiento de sus sistemas.
