Análisis profundo: Diferencias entre mecanismos de bloqueo de bayoneta, roscados y de empuje-tracción

Entrando en la era de la Industria 4.0, Conectores circulares industriales Se destacan como elementos indispensables en los campos de la electrónica y la automatización industrial, ofreciendo interconexiones robustas y fiables en una amplia gama de aplicaciones industriales. Diseñados para ofrecer resiliencia, durabilidad, rentabilidad, facilidad de uso y diseño ergonómico, estos conectores se han adoptado ampliamente en industrias que abarcan desde la aeroespacial hasta la electrónica de consumo. Este artículo explora las diferencias entre tres mecanismos de bloqueo de llave en conectores circulares: bayoneta, roscado y push-pull de Amissiontech. Examinaremos las ventajas y desventajas de cada mecanismo, describiremos sus aplicaciones típicas y ofreceremos información para ayudarle a seleccionar la opción óptima adaptada a sus necesidades específicas.

La elección del mecanismo de bloqueo es fundamental para el rendimiento del conector y su idoneidad para una aplicación específica, siendo los principales tipos de bayoneta, roscado y push-pull. Estos mecanismos no son simples "complementos", sino determinantes fundamentales de la resistencia del conector a las tensiones ambientales, la garantía de la integridad de la señal y la adaptación al ritmo operativo de su uso previsto, ya sea en sistemas aeroespaciales de alta vibración, dispositivos médicos de precisión o maquinaria industrial robusta.

A continuación se muestra un desglose detallado de los tres mecanismos principales asociados con Amissiontech, sus ventajas inherentes, limitaciones, paisajes de aplicación típicos y orientación práctica para seleccionar el correcto.

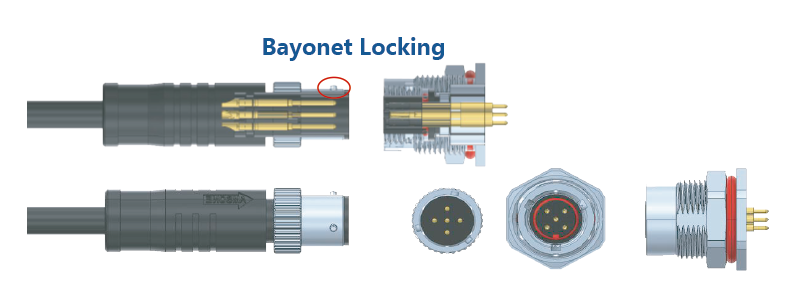

1. Mecanismos de bloqueo de bayoneta

Según lEc 61076-2-011-2021

Las cerraduras de bayoneta funcionan con el principio de "girar y hacer clic": el conector macho cuenta con pasadores salientes que se alinean con las ranuras de la contraparte hembra, y un rápido giro de media vuelta asegura la conexión con un cierre táctil. Este diseño prioriza velocidad y simplicidad, lo que lo hace ideal para escenarios en los que se requieren acoplamientos y desacoplamientos frecuentes, como en equipos de comunicación militar o sensores industriales que se pueden reparar en campo.

Ventajas:

Permite una conexión/desconexión rápida, fundamental para operaciones urgentes.

Resiste el desacoplamiento accidental debido a la acción de bloqueo positivo, incluso en entornos de vibración moderada.

Requiere una fuerza física mínima, lo que reduce la fatiga del operador durante el uso repetido.

Desventajas:

Ofrece una menor resistencia al torque en comparación con los bloqueos roscados, lo que lo hace menos adecuado para aplicaciones de alta presión o vibración extrema (por ejemplo, componentes de motores a reacción).

El diseño de ranura y pasador puede acumular residuos en entornos polvorientos o sucios, lo que podría dificultar el funcionamiento con el tiempo.

Aplicaciones típicas: Radios militares, equipos médicos de emergencia (por ejemplo, desfibriladores portátiles), herramientas de diagnóstico automotriz, equipos de automatización.

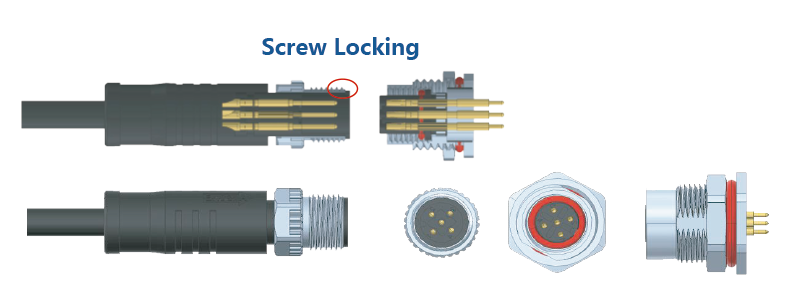

2. Mecanismos de bloqueo roscados

Norma según IEC 61076-2-101-2012

Los cierres roscados utilizan una interfaz similar a un tornillo: el manguito roscado del conector macho se enrosca en la rosca correspondiente del conector hembra, creando un sello hermético al aplicar torque. Este mecanismo es excelente en Sellado y alta tensión resistencia, lo que lo convierte en un elemento básico en aplicaciones donde la protección del medio ambiente y la estabilidad a largo plazo no son negociables.

Ventajas:

Ofrece una resistencia excepcional a la vibración, los golpes y la presión, ideal para la industria aeroespacial (por ejemplo, cargas útiles de satélites) y equipos de exploración de aguas profundas.

Crea un sello ambiental robusto cuando se combina con juntas tóricas, evitando la entrada de humedad, polvo o productos químicos.

Permite un control preciso sobre la fuerza de acoplamiento, lo que garantiza una calidad de conexión constante en todas las instalaciones.

Desventajas:

El acoplamiento y desacoplamiento requieren mucho tiempo, ya que las roscas requieren múltiples vueltas para asegurarlas o soltarlas.

Apretar demasiado puede dañar las roscas y provocar una falla permanente del conector, mientras que apretar demasiado compromete el sellado.

Aplicaciones típicas: Aviónica aeroespacial, herramientas de fondo de pozo para petróleo y gas, infraestructura de telecomunicaciones al aire libre y automatización industrial.

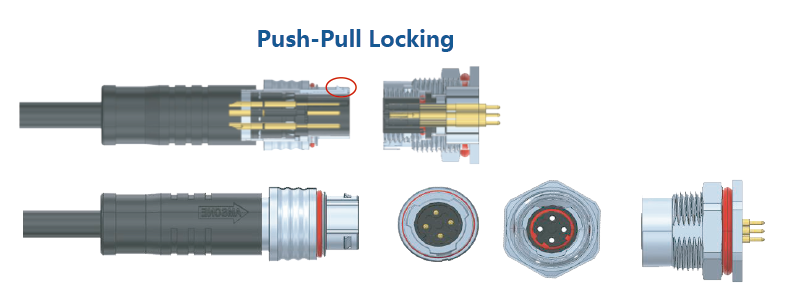

3. Mecanismos de bloqueo de empuje y tracción

Norma según lEC 61076-2-012-2020

Las cerraduras push-pull se basan en la fuerza axial: al presionar los conectores, se activan resortes internos que fijan las mitades en su lugar, y al tirar (a menudo con un collar de liberación) se desenganchan. Este diseño combina ergonomía y velocidad, atendiendo aplicaciones donde el espacio es limitado o el manejo de precisión es clave.

Ventajas:

Funciona con movimiento lineal con una sola mano, lo que lo hace perfecto para espacios reducidos (por ejemplo, dentro de máquinas de imágenes médicas o interfaz maestra y concentrador IO-Link).

Elimina la necesidad de torcer o dar vueltas, lo que reduce el riesgo de que el cable se enrede o se dañe el conector.

Desventajas:

Generalmente tiene una capacidad de carga menor que los bloqueos roscados, lo que limita su uso en entornos industriales de trabajo pesado.

Los componentes de bloqueo internos (por ejemplo, resortes) pueden desgastarse con el tiempo con un uso extremadamente frecuente, lo que reduce la longevidad.

Aplicaciones típicas: Dispositivos médicos (por ejemplo, endoscopios), equipos audiovisuales profesionales, comunicaciones de transporte y transmisión de señales industriales.

Orientación para una selección óptima

La elección del mecanismo de bloqueo adecuado depende de cuatro factores clave:

1. Frecuencia de apareamiento: Bayoneta o push-pull para uso frecuente; roscado para conexiones poco frecuentes y de largo plazo.

2. Condiciones ambientales: Roscado para entornos hostiles, sucios o de alta presión; empuje-tracción para espacios limpios y compactos.

3. Requisitos de vibración/impacto: Roscado > bayoneta > push-pull para resistencia al estrés mecánico.

4. Acceso del operador: Empujar y tirar para espacios reducidos; bayoneta para una operación rápida con una sola mano; roscado para un acoplamiento controlado y seguro.

Al alinear estos factores con las propiedades únicas de cada mecanismo de bloqueo, los ingenieros y compradores pueden garantizar que sus conectores circulares brinden un rendimiento confiable durante todo el ciclo de vida del producto.

¿Por qué le sugiero que elija estos conectores de Amissiontech?

1. Certificación de Autoridades e Implementación de Normas

Todos los productos se fabrican de conformidad con UL, CE, ISO y otras normas internacionales. Las normas de certificación se integran en todo el proceso de producción (desde la configuración de los parámetros del proceso hasta el control de calidad), lo que garantiza que todos los productos entregados cumplan con los requisitos internacionales.

2. Control de Materia Prima

Se adopta una gestión dual de "selección graduada + cumplimiento multidimensional":

Se seleccionan materiales centrales con certificación UL (por ejemplo, pines de cobre sólido M12 con revestimiento de oro de 0.1 um) y los grados retardantes de llama se adaptan a los escenarios de aplicación.

Todos los materiales pasan las pruebas RoHS y REACH para evitar sustancias nocivas.

3. Pruebas completas

Se construye un sistema de pruebas dimensional completo que abarca "función-vida útil-adaptabilidad ambiental":

Pruebas funcionales del 100% antes de la entrega;

Prueba de vida útil del ciclo para componentes acoplados;

Pruebas de inmersión IP67/IP68, temperatura alta/baja y niebla salina para verificar la resistencia ambiental.

4. Gestión de I+D

Gestión rigurosa de proyectos: talleres (aclaración de demanda, evaluación de riesgos) y reuniones periódicas garantizan procesos de I+D transparentes.

CIP (Mejora Continua) de todo el personal: Los equipos participan en la optimización del rendimiento, la simplificación de procesos y la reducción de costos.

5. Precisión del proceso

Estándares estrictos para los procesos centrales:

El moldeo por inyección (precisión del molde, control de temperatura/presión), engarzado (control de fuerza/profundidad), soldadura (control de temperatura/tiempo) y ensamblaje (procedimientos estandarizados, accesorios de precisión) están garantizados mediante "revisión manual + equipo".

6. Control de calidad de todo el proceso

Sistema de monitoreo "ENTRADA-PROCESO-FINALIZADO":

IQC: Inspección multidimensional de materias primas;

IPQC: Muestreo aleatorio para verificar la ejecución del proceso y el rendimiento del producto semiterminado;

FQC: Inspección completa de apariencia, tamaño, embalaje y pruebas funcionales del 100%.

7. Soporte de equipos

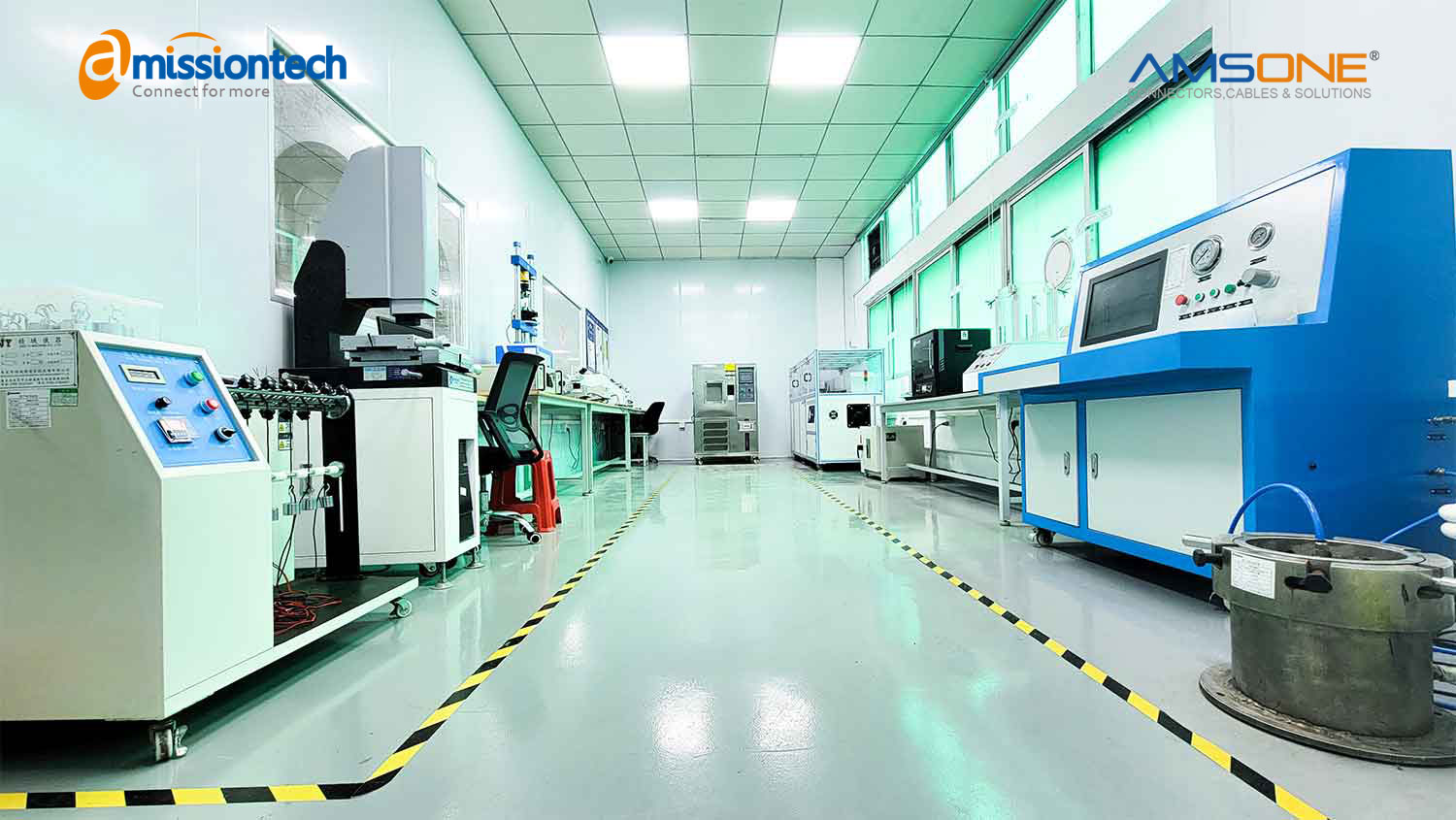

Laboratorio independiente con bancos de pruebas funcionales, comprobadores de vida útil, equipos estancos IP, etc., que permiten la realización independiente de pruebas de núcleo.

Calibración periódica de todos los equipos por terceros; actualización oportuna en función del desarrollo técnico.

8. Gestión y ejecución

Trazabilidad completa del ciclo de vida: los identificadores únicos (números de lote/serie) registran toda la información desde la adquisición hasta la entrega.

Gestión de lotes: aísle lotes anormales para analizar la causa raíz.

Pruebas eléctricas/funcionales obligatorias del 100%.

9. Servicio al cliente

Respuesta rápida: retroalimentación inicial dentro de las 4 horas, solución preliminar dentro de las 24 horas, plan final dentro de las 72 horas.

Proceso de reclamaciones estandarizado: Gestión de circuito cerrado desde la recepción hasta el seguimiento, optimizando productos/servicios vía reclamaciones.

Breve introducción de Amissiontech

Fundada en 2016, Amissiontech Co., Ltd. se ha dedicado a la I+D y fabricación de módulos IO-Link, productos de interconexión industrial, conectores de aguas profundas, conectores industriales, arneses de cables industrialesy otros productos relacionados.

Ubicada en la ciudad de Dongguan, China, la empresa ocupa una superficie de más de 2,500 metros cuadrados. Cuenta con un centro de I+D, un laboratorio y talleres de montaje, además de un completo equipo de prueba y producción. La empresa posee numerosas patentes y ha obtenido diversas certificaciones, como ISO, UL, CE, RoHS y REACH.

Amissiontech se compromete a construir su propia marca "AMSONE" y a brindar a los clientes servicios rápidos y flexibles.
