М8 наспрам М12 конектора: који би требало да изаберете?

Увод

Конектори М8 и М12 се широко користе у системима индустријске аутоматизације за повезивање сензора, актуатора и индустријских Етернет уређаја. Приликом упоређивања ова два типа конектора, многи купци и корисници аутоматизације често нису сигурни који је погоднији за њихову примену, јер разлике у величини, струјном капацитету и захтевима за инсталацију могу директно утицати на перформансе и поузданост система.

Овај чланак истражује кључне разлике између М8 и М12 конектора, објашњавајући како сваки тип конектора одговара различитим индустријским применама и захтевима инсталације.

Шта су М8 и М12 конектори?

Конектори М8 и М12 су индустријски кружни конектори названи по пречнику њиховог навоја за закључавање, при чему М8 користи навој од 8 мм, а М12 навој од 12 мм. Оба типа конектора се широко користе у системима индустријске аутоматизације за повезивање сензора, актуатора и контролних уређаја који раде у захтевним индустријским окружењима.

Иако М8 и М12 конектори имају сличне примене, они су дизајнирани за различите захтеве за инсталацију и перформансе. М8 конектори се чешће користе у компактним уређајима где је простор за инсталацију ограничен, док су М12 конектори обично преферирани у апликацијама које захтевају јаче механичко закључавање, већи струјни капацитет или индустријску етернет комуникацију као што су PROFINET и EtherCAT. У индустријским етернет системима, M12 X-кодирани конекторисе широко користе јер подржавају поуздан пренос података великом брзином са побољшаним перформансама заштите.

Кључне разлике између М8 и М12 конектора

Величина и дизајн

М8 конектори користе навој за закључавање од 8 мм и дизајнирани су за компактне инсталације где је простор ограничен. Због своје мање величине, често се користе у минијатурним сензорима, компактним контролним јединицама и лаганој опреми за аутоматизацију.

М12 конектори користе већи навој за закључавање од 12 мм који пружа јачу и робуснију структуру везе. Чешће се користе у системима индустријске аутоматизације којима је потребна боља механичка стабилност и већа поузданост у захтевним окружењима.

Број пинова и тренутни капацитет

М8 конектори су обично доступни у конфигурацијама са 3, 4, 5 и 8 пинова, што их чини погодним за стандардне примене сензора и актуатора. Њихов компактан дизајн их чини идеалним за аутоматизационе уређаје мале снаге са ограниченим простором за инсталацију.

М12 конектори подржавају шири опсег конфигурација пинова и генерално пружају већи струјни капацитет због веће величине контакта. Због тога су погоднији за примене које захтевају већи пренос снаге или више сигналних канала.

Водоотпоран и издржљивост

И М8 и М12 конектори су обично доступни са ИП67 или вишим степеном заштите, што омогућава поуздан рад у индустријским окружењима изложеним прашини, влази и води.

У поређењу са М8 конекторима, М12 конектори обично пружају јаче механичко закључавање и бољу отпорност на вибрације или поновљено кретање. Због тога се чешће користе у роботици, транспортним системима и опреми за аутоматизацију на отвореном.

Компатибилност са индустријским етернетом

М12 конектори се шире користе у индустријским Етернет апликацијама јер пружају боље перформансе заштите и подржавају стабилну комуникацију података великом брзином. Протоколи као што су PROFINET и EtherCAT се често користе... Индустријски етернет конектори у захтевним индустријским срединама.

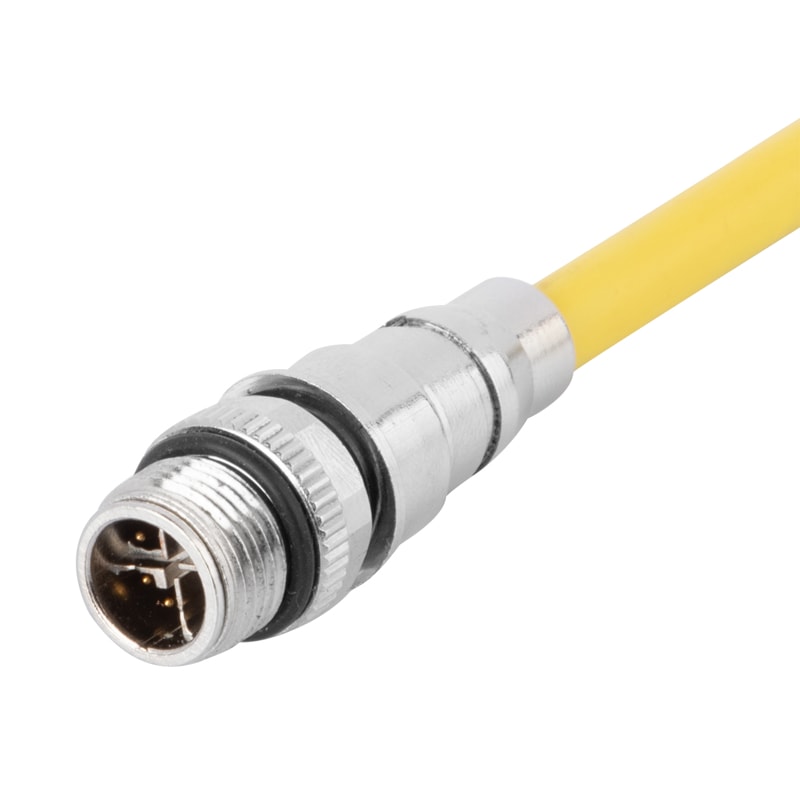

За брзу Ethernet комуникацију, M12 X-кодирани конектори се широко користе јер подржавају поуздан пренос података са побољшаним перформансама EMI заштите.

Типичне Апликације

М8 конектори се често користе у компактној опреми за аутоматизацију као што су минијатурни сензори, мали актуатори и компактни контролни ормарићи где је простор за инсталацију ограничен. Њихова мања величина олакшава инсталацију у уским просторима, посебно у лаганим системима за аутоматизацију и компактним сензорским применама.

М12 конектори се шире користе у системима за фабричку аутоматизацију, роботици, опреми за паковање и индустријским Етернет уређајима којима су потребне јаче механичке перформансе и поузданија стабилност комуникације. Ако радите са апликацијама које укључују вибрације, веће захтеве за струјом или индустријску Етернет комуникацију, М12 конектори су обично погоднија опција.

Уобичајене грешке при избору индустријских конектора

Једна уобичајена грешка је избор конектора само на основу величине конектора, без разматрања стварних захтева примене. Многи корисници бирају М8 конекторе за компактне инсталације, али ограничен простор не значи увек да конектор може да задовољи потребне захтеве за снагу или издржљивост.

Још један уобичајени проблем је игнорисање услова инсталације током избора конектора. Фактори као што су кретање кабла, угао инсталације и расположиви простор за ожичење могу директно утицати на поузданост конектора и ефикасност одржавања индустријске опреме.

Неки корисници се такође превише фокусирају на водоотпорне оцене, док занемарују практичне услове употребе. У многим системима аутоматизације, избор исправне структуре конектора и типа закључавања је често важнији од једноставног избора највише доступне IP оцене.

Закључак

систем аутоматизације, укључујући услове инсталације, потребе за напајањем и дугорочну поузданост рада. Разумевање разлика између два типа конектора може помоћи у поједностављивању избора конектора и побољшању укупних перформанси система.

At Амисионтек, пружамо поуздана решења за индустријске конекторе за сензоре, опрему за аутоматизацију и индустријске Етернет апликације.

ČPP

П: Који је конектор лакше инсталирати у ограниченом простору за ожичење?

A: М8 конектори се генерално лакше инсталирају у компактној опреми јер њихова мања величина конектора захтева мање простора за инсталацију и омогућава флексибилније усмеравање каблова у уским просторима.

П: Да ли су М12 конектори погодни за спољну индустријску опрему?

A: Да. М12 конектори се широко користе у опреми за аутоматизацију на отвореном јер њихова јача структура закључавања пружа бољу отпорност на вибрације, влагу и механичка напрезања.

П: Шта треба узети у обзир поред величине конектора приликом избора?

A: Поред величине конектора, приликом избора конектора треба узети у обзир и факторе као што су кретање кабла, угао инсталације, захтеви за струју и дугорочни услови рада.

П: Зашто неки системи аутоматизације преферирају кружне конекторе са навојем?

A: Навојни кружни конектори пружају сигурније механичко закључавање, што помаже у одржавању стабилних веза у индустријским окружењима изложеним вибрацијама или поновљеним кретањима.

П: Да ли избор конектора може утицати на ефикасност одржавања?

A: Наравно. Избор погрешне структуре конектора или распореда инсталације може повећати потешкоће у одржавању и смањити ефикасност инсталације у системима индустријске аутоматизације.
