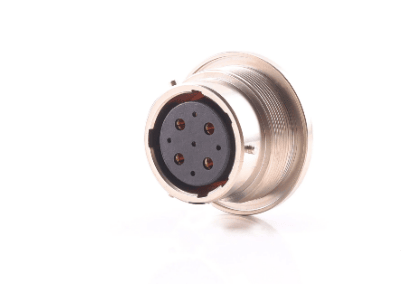

Ogólne wskazówki dotyczące konserwacji złącz bagnetowych M24

Złącza bagnetowe M24 są zaprojektowane tak, aby wymagały minimalnej konserwacji i działały niezawodnie przez wiele lat. Jednak, aby zapewnić optymalną pracę i minimalną stratę wtrąceniową, końcówki włókien i porty optyczne muszą być zawsze czyste.

Prawidłowe czyszczenie zapobiega również gromadzeniu się brudu, kurzu i innych obcych substancji, szczególnie pomiędzy pinami złącza.

Jeśli zastanawiasz się, co jest właściwe, oto kilka praktycznych wskazówek, jak utrzymać złącza w dobrym stanie.

1. Podczas wkładania Złącze bagnetowe M24 tulejkę do tulei lub adaptera, upewnij się, że końcówka tulei nie styka się z zewnętrzną stroną tulei lub adaptera. W przeciwnym razie końce włókien będą ocierać się o nieodpowiednią powierzchnię, co spowoduje zarysowania i osadzanie się brudu na włóknie.

Należy pamiętać, że ceramiczne lub metalowe tuleje wewnątrz adaptera są bardzo ciasne. Ostrożnie obróć tuleję w adapterze, aby wyrównać ją z kluczem złącza. Nie próbuj wciskać tulei do adaptera.

2. W przypadku rozłączenia lub niepożądanego kontaktu należy przeprowadzić inspekcję i, jeśli to konieczne, procedurę czyszczenia. Pomaga to zapewnić, że kable krosowe pozostaną w jak najlepszym stanie, a w rezultacie odczyty transmisji i pomiarów pozostaną dokładne.

Jednakże ta procedura nie zastępuje ostrożnego obchodzenia się z patchcordem. Chociaż wymagane są nasadki ochronne, nie gwarantują one czystości ani jakości patchcordu.

3. Czyszczenie złącz bagnetowych M24 jest trudne, ponieważ średnica rdzenia światłowodu jednomodowego wynosi zaledwie około 9 m. Oznacza to, że bez specjalistycznego sprzętu nie będzie można zobaczyć zarysowań na jego powierzchni.

Sonda do inspekcji włókien, taka jak FIP-400, jest wymagana do zapewnienia stanu powierzchni połączenia i sprawdzenia go przed i po czyszczeniu. Ponieważ obraz złącza można zobaczyć na ekranie.

4. Detektory mierników mocy ze złączem bagnetowym M24 muszą być zawsze czyste, aby zapewnić maksymalną dokładność pomiarów mocy. Gdy nie są używane, detektory powinny być chronione zatyczką. Ponadto port źródła optycznego i koniec światłowodu powinny być regularnie czyszczone, aby zmniejszyć tłumienie wtrąceniowe.

Jak wyczyścić końcówkę światłowodu w złączach bagnetowych M24

Aby dokładnie oczyścić końcówki włókien, wykonaj poniższe czynności:

1. Sprawdź, czy światłowód nie jest aktywny.

2. Zdejmij nasadki ochronne.

3. Używając FIP, sprawdź czystość złącza. Jeśli nie ma żadnych zanieczyszczeń dotykających powłoki lub rdzenia, patchcord jest czysty.

4. Jeśli złącze jest brudne, delikatnie przetrzyj koniec światłowodu wacikiem bawełnianym lub ściereczką bezpyłową.

5. Sprawdź czystość złącza po raz drugi za pomocą FIP. Jeśli nie ma żadnych zanieczyszczeń dotykających powłoki lub rdzenia, patchcord jest czysty.

6. Jeżeli złącze pozostaje brudne po dwukrotnym czyszczeniu na sucho, należy wykonać „czyszczenie na mokro”, a następnie delikatnie przetrzeć koniec włókna suchym wacikiem bawełnianym lub chusteczką bezpyłową.

7. Sprawdź czystość złącza FIP po raz trzeci.
