コネクタの接点終端タイプを理解する

電気コネクタを扱う場合、信頼性が高く安全な接続を確保するには、正しいコンタクト終端タイプを選択することが重要です。コンタクト終端は、ワイヤ、ケーブル、コネクタの相互作用を定義し、機械的抵抗と電気的抵抗を最小限に抑えながら信号が効果的に転送されるようにします。このガイドでは、はんだ付けから圧着、IDC まで、最も一般的なコネクタコンタクト終端方法について説明し、特定のアプリケーションについて十分な情報に基づいた決定を下せるよう支援します。

コネクタ接点終端タイプとは何ですか?

ボンジョイント  コンタクト終端は、ワイヤとコネクタ間の電気的および機械的な接続を提供します。各終端タイプは、パフォーマンスの損失を最小限に抑えながら信頼性の高い長期的な接続を実現するように設計されており、さまざまな産業および商業アプリケーションでシームレスな信号転送を保証します。

多くのコネクタは同様の技術を使用していますが、最適なコンタクト終端スタイルはアプリケーションによって異なります。自動化機能、スペースの制約、環境条件などの要因が終端スタイルの選択に影響します。

1. はんだ付け端子: 信頼性が高く長持ちする接続

はんだ接続は、数十年にわたってエレクトロニクス業界で主流となっています。この技術では、はんだを溶かして導電性材料を融合し、耐久性のある電気接続部を形成します。はんだは気密シールを形成し、酸化を防ぎ、接続部の寿命を延ばします。

一般的なはんだ付け方法:

スルーホール技術 (THT): 接点は PCB の穴を通して挿入され、反対側ではんだ付けされます。これにより強力な機械的接合が実現され、高ストレスのアプリケーションに最適です。

表面実装技術 (SMT): コンパクトな設計に最適な SMT コネクタは、PCB の表面に直接配置され、はんだ付けされます。大量生産や大量アセンブリでよく使用されます。

理想的な使用例:

少量、高密度のコネクタ。

高い機械的強度と堅牢性が求められるアプリケーション (例: 軍事および航空宇宙システム)。

2. 圧着端子：高速、コスト効率、信頼性

1950 年代に導入された圧着は、商業および産業のどちらの環境でも、信頼性が高く低抵抗の接続を実現するソリューションとして急速に定着しました。この方法では、金属接点をワイヤの周りに圧縮して、安全な電気接続を形成します。これは、高密度の接点を可能にする効率的でコスト効率の高い方法です。

圧着端子の種類:

オープンバレルクリンプ: 金属板から打ち抜かれたこの接点タイプは、ワイヤの周りに形成され、安全な接続を実現します。

クローズドバレルクリンプ: ワイヤの周囲を密閉した円筒形の開口部で、より強力で耐久性のある接続を実現します。

理想的な使用例:

自動圧着機による大量生産。

自動車や産業機械などのコンパクトで頑丈なアプリケーション。

3. ネジ止め式終端処理: クラシック、多用途、そして使いやすい

ネジ留め式終端は、電気接続において最も古く、最も広く使用されている方法の 1 つです。内蔵のネジを締めてコネクタ内のワイヤを固定します。この方法はシンプルで、現場で変更や修理を行える柔軟性があります。

主な特長：

特別な工具は必要ありません。どんなドライバーでも使用できます。

頻繁な配線の変更や修正が必要なアプリケーションに最適です。

接続は堅牢ですが、圧着接続や IDC 接続ほどコンパクトではありません。

理想的な使用例:

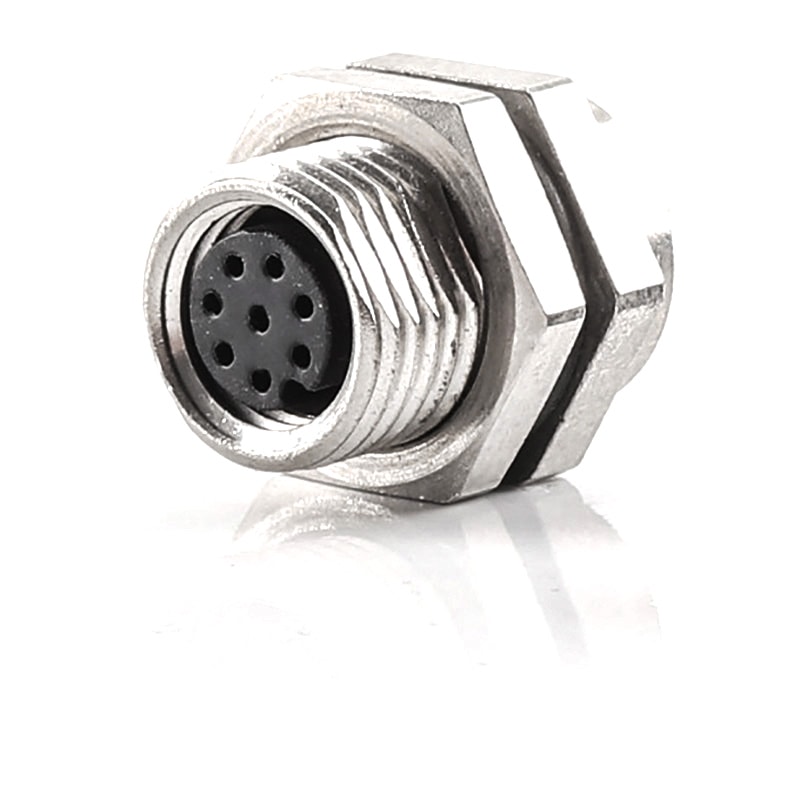

照明システムやパネルマウントコネクタなど、簡単にやり直しが必要なアプリケーション。

4. IDC 終端: 大量生産に適したシンプルでツール不要の接続

絶縁被覆除去接続 (IDC) は、ワイヤの被覆を剥ぐ必要のない、迅速で効率的な方法です。IDC では、コネクタは絶縁体を突き刺してワイヤと接点を気密に接続できる鋭い先端を持つように設計されています。

IDC の利点:

ワイヤーの被覆を剥ぐ必要がないため、組み立てにかかる時間が短縮されます。

大量の接続が必要な自動組立ラインに最適です。

理想的な使用例:

コンピュータ システム、ネットワーク、および通信で広く使用されているリボン ケーブルの大量終端。

5. クランプ終端: 過酷な環境でも素早く安全な接続を実現

クランプ端子は、電気接点を固定するためのもう 1 つの効果的な方法です。ワイヤをコネクタ キャビティに挿入し、ネジまたは内部ロック機構を使用して所定の位置にクランプします。この方法は迅速で、必要なツールも最小限で、振動に対する耐性も非常に優れています。

主な利点：

耐振動性が重要となる過酷な環境に最適です。

低電圧降下により、産業機械やエネルギーシステムでも安定した性能が保証されます。

理想的な使用例:

ロボット、機械、その他の高振動環境。

適切なコネクタ終端タイプの選択

最適な電気的性能と信頼性の高い機械的接続を確保するには、適切な終端スタイルを選択することが重要です。考慮すべき要素は次のとおりです。

自動化のニーズ: 高度な自動化が必要な場合は、圧着または IDC が理想的です。

環境条件: 振動の多い環境では、クランプ終端が最適な選択肢となる場合があります。

量とコスト: 圧着は大量生産に最もコスト効率に優れていますが、少量で高密度のコネクタにははんだ付けの方が適している場合があります。

結論: アプリケーションに最適な選択をする

コネクタ接点の終端タイプを選択するときは、アプリケーションの特定の要件を考慮することが重要です。組み立ての容易さ、信頼性、コンパクトさのどれを優先するかにかかわらず、ニーズに合った終端方法が見つかります。

各終端タイプの長所と短所を理解することは、アプリケーションに最適なソリューションを選択するための鍵となります。当社の幅広い産業用コネクタをご覧ください。また、プロジェクトに最適な終端方法については、お気軽に当社チームにお問い合わせください。
