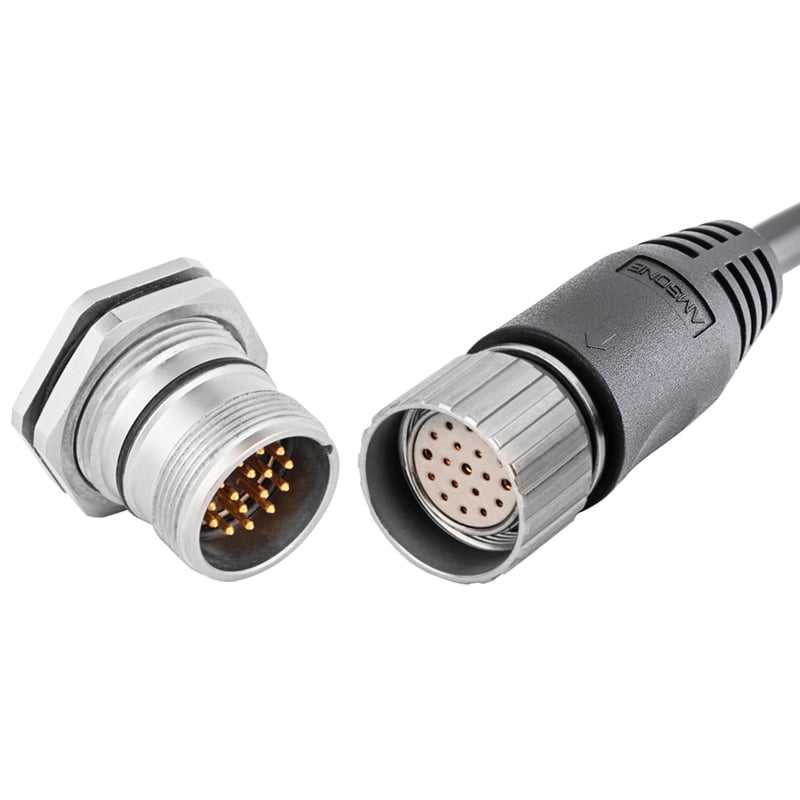

M23 丸型コネクタを使用する前に知っておくべきすべての専門知識

M23 丸型コネクタ 複数のワイヤを備えた XNUMX つのコネクタで電力、データ、および信号を送信できるため、多くのアプリケーションで非常に役立ちます。 ただし、それらを使用して作業を開始する前に、必要な技術がいくつかあります。

M23 丸型コネクタを使用する前に知っておくべきすべての技術。

M23 丸型コネクタを使用する前に、すべてを知っておく必要があります。

1.連絡先の数

最初に知っておくべきことは、連絡先の数です。 すべての丸型コネクタはさまざまなピン構成をサポートしているため、さまざまなコンタクトをサポートしています。 M23 丸型コネクタでサポートされるコンタクトの数は次のとおりです。

・6

・9

・12

・16

・19

ただし、コネクタのサイズによっては、これらも異なる場合があります。

2.連絡先のサイズ。

次に知っておくべきことは、コンタクトのサイズです。 コネクタのピンに接続する電線のゲージサイズです。 あらかじめはんだ付けされたピンを使用する場合でも、ワイヤを自分ではんだ付けする場合でも、コネクタの安全なアプリケーションと長期的な使用に不可欠であることを考慮してください。 サポートされていないアプリケーションに使用すると、ピンが熱くなり、ショートする可能性があります。

3. 取付方法

これらのコネクタはさまざまな方法で取り付けることができます。 一般的なスタイルには次のものがあります。

・表面実装

・ケーブルマウント

・パネルマウント

ここでも適切なものを選択することは、アプリケーションにより多くの価値を追加するため重要です。 選択した取り付けスタイルにより、簡単な接続、取り外し、信頼性をお楽しみいただけます。

4. ロック方式

この大きなコネクタには、多くの場合、次のような複数のロック スタイルが付属しています。

・ラッチ

・バヨネット

· ねじ込み/ねじ込み。

· クイック ディスコネクト。

・ 押し引き

5.終了

終端タイプは、お客様の要件に応じてカスタマイズできます。 コネクタピンからのワイヤがどのように配線され、回路に結合されるかが終端によって決まるため、技術的価値が追加され、経験が容易になります。 最も一般的なオプションには、はんだ、ラグ、圧着があります。

6. バックシェル

バックシェルは、コネクタのケーブル サイズにねじ込まれたケーブルに構造上の強度を追加します。 また、ストレート、ブレード、スプリング、ライトアングル、クリンプなど、さまざまなタイプがあります。

バック シェル タイプは、ワイヤの強度と寿命を大きく左右する必要がありました。これは、しっかりとした接続のすぐ後ろで、ワイヤのほとんどのひずみと圧力が取り除かれ、ワイヤが伸びたり壊れたりするのを防ぐためです。

7. プラグとジャック。

オスとメスの両方のオプションを含む、4 種類のプラグとジャックがあります。 プラグはケーブル マウント接続で作業する場合に適していますが、ジャックはパネルまたはサーフェス マウント接続に適しています。 ワイヤー接続に使いやすさと寿命をもたらしますが、信号とは何の関係もありません。

8. IP 定格

最後は IP 等級です。M23 丸型コネクタの場合、最も一般的な IP 等級は IP67 で、防水と防塵を実現します。

あらゆる用途に最適な M23 丸型コネクタを入手してください。

電力、信号、およびデータを送信する接続が必要なアプリケーションがある場合は、 M23 丸型コネクタ あなたの最良の選択になります。 この XNUMX つのコネクタで、すべての接続要件を簡単に管理できます。
