Quels types de câbles de communication existe-t-il ?

Dans le monde connecté d'aujourd'hui, les câbles de communication constituent l'épine dorsale de presque tous les systèmes numériques. Des réseaux Internet et centres de données à l'automatisation industrielle et aux environnements de bureau, un câblage fiable garantit une circulation fluide et efficace des données. Une défaillance des câbles peut entraîner des interruptions de service, une baisse de productivité et une augmentation des coûts de maintenance. Il est donc essentiel pour les professionnels de la gestion des réseaux, des infrastructures informatiques ou des systèmes industriels de comprendre les différents types de câbles de communication.

Il existe différents types de câbles de communication, chacun conçu pour répondre à des besoins de performance spécifiques. Les trois principales catégories sont les câbles à paires torsadées, les câbles à fibre optique et les câbles coaxiaux. Chacun possède des caractéristiques, des performances et des cas d'utilisation spécifiques. Connaître ces différences peut vous aider à choisir le câble adapté à votre environnement et à garantir la fiabilité de votre réseau. Avant d'explorer chaque type, il est important de prendre en compte des indicateurs de performance clés tels que la bande passante et la vitesse de transmission.

La bande passante désigne la quantité maximale de données pouvant être transmise à un instant T, souvent mesurée en hertz (Hz). Une bande passante plus élevée permet de transférer davantage de données simultanément, ce qui est crucial pour les services Internet, les transferts de fichiers volumineux ou le streaming vidéo. La vitesse de transmission, généralement exprimée en gigabits par seconde (Gbit/s), représente la vitesse à laquelle les données circulent sur le réseau. Ces deux facteurs influencent les performances globales du système, et il est essentiel de choisir des câbles qui répondent à vos exigences, voire les dépassent.

Câbles à paires torsadées

Les câbles à paires torsadées comptent parmi les câbles de communication les plus couramment utilisés. Leur structure est simple mais efficace : deux fils de cuivre isolés sont torsadés l'un autour de l'autre afin de réduire les interférences électromagnétiques (IEM) des appareils environnants. Cette conception rend les câbles à paires torsadées adaptés à un large éventail d'applications, notamment les réseaux locaux (LAN), les réseaux de bureau, les connexions Internet domestiques et les systèmes d'automatisation industrielle.

Il existe plusieurs sous-types de câbles à paires torsadées, chacun offrant différents niveaux de protection :

• Paire torsadée non blindée (UTP) : c'est le type le plus courant, souvent utilisé à la maison et au bureau. Les câbles UTP sont faciles à installer et économiques, mais offrent une protection minimale contre les interférences électromagnétiques.

• Câbles à paires torsadées feuillées (FTP) : les câbles FTP sont dotés d'une fine couche de blindage pour réduire les interférences. Ils conviennent aux environnements à bruit électrique modéré, comme à proximité de machines industrielles ou de panneaux électriques.

• Paire torsadée blindée (STP) : les câbles STP offrent le plus haut niveau de protection EMI, ce qui les rend idéaux pour les environnements industriels ou les zones à fortes interférences électromagnétiques.

Les câbles à paires torsadées sont classés en catégories, communément appelées Cat5e, Cat6 Cat6a, Cat7 et Cat8, selon leur vitesse de transmission, leur bande passante et leurs caractéristiques de blindage. Par exemple, le Cat5e supporte jusqu'à 1 Gbit/s à 100 MHz, tandis que le Cat6a peut gérer 10 Gbit/s à 500 MHz. Ces catégories aident les professionnels à choisir les câbles adaptés à leurs besoins réseau spécifiques, que ce soit pour un bureau à domicile, un immeuble commercial ou un centre de données industriel.

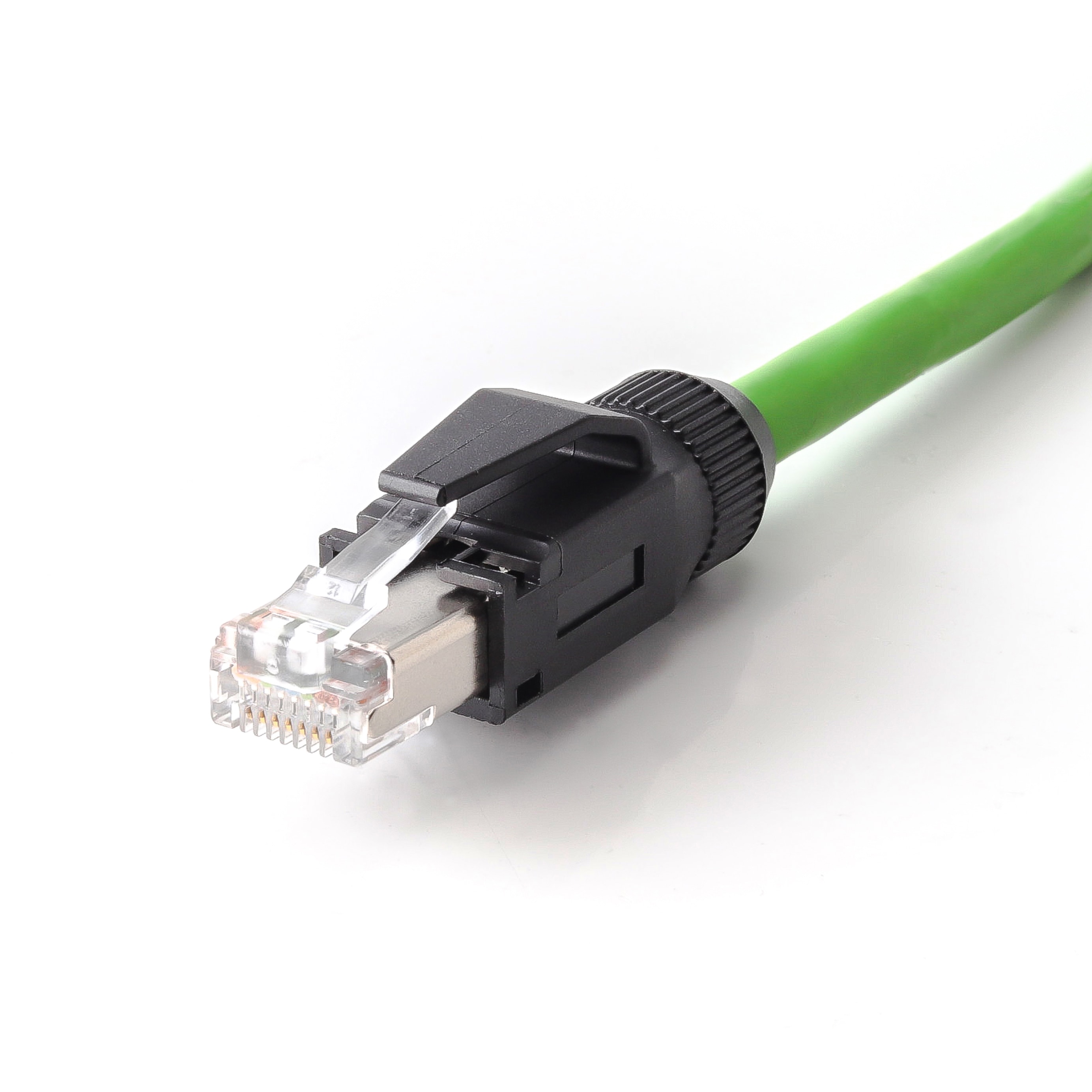

Pour les environnements plus difficiles, industriels câbles Ethernet  Ils offrent une durabilité accrue. Ils sont dotés de gaines plus épaisses, d'un blindage renforcé et de matériaux conçus pour résister aux produits chimiques, aux températures extrêmes et aux contraintes mécaniques. Ces câbles robustes garantissent la connectivité des systèmes critiques même dans des conditions difficiles, démontrant ainsi la polyvalence de la technologie à paires torsadées.

Câbles à fibres optiques

Si les câbles à paires torsadées sont économiques et largement utilisés, les câbles à fibre optique sont conçus pour le transfert de données à haut débit sur de longues distances. Au lieu de signaux électriques, les câbles à fibre optique utilisent la lumière pour transmettre les informations, ce qui les rend insensibles aux interférences électromagnétiques et idéaux pour les environnements où l'intégrité des données est essentielle.

Les câbles à fibres optiques sont disponibles en deux types principaux :

•  Fibre monomode : Grâce à son cœur étroit, la fibre monomode transmet un faisceau lumineux unique sur de longues distances avec une perte de signal minimale. Elle est donc idéale pour les télécommunications, les connexions Internet longue distance et les réseaux fédérateurs d'entreprise.

• Fibre multimode : La fibre multimode possède un cœur plus large et peut transporter plusieurs signaux lumineux simultanément. Elle est adaptée aux applications à courte distance, telles que les réseaux intra-bâtiments, les centres de données et les installations multimédias à haut débit.

• Dans la fibre multimode, les câbles sont classés selon la classification OM (OM1 à OM5), qui indique la capacité de bande passante et la distance de transmission maximale. Les classes OM3 et OM4 sont couramment utilisées dans les centres de données modernes pour les connexions haut débit, tandis que la classe OM5 prend en charge plusieurs longueurs d'onde pour les applications avancées et la pérennité.

Les câbles à fibre optique sont privilégiés dans les situations exigeant des débits de données élevés, une faible latence et une immunité aux interférences électromagnétiques. Bien que plus coûteux que les solutions à paires torsadées, leurs performances et leur évolutivité les rendent indispensables aux réseaux d'entreprise et industriels modernes.

Câbles coaxiaux

Les câbles coaxiaux constituent un compromis entre les solutions à paires torsadées et à fibre optique. Ils sont constitués d'un conducteur central entouré d'isolant, d'un conducteur extérieur et d'une gaine de protection. Cette construction offre une meilleure résistance aux interférences électromagnétiques que les câbles à paires torsadées et peut supporter des bandes passantes plus élevées, mais moins élevées que celles des câbles à fibre optique.

Les câbles coaxiaux sont souvent utilisés pour la télévision, les connexions par satellite, l'internet haut débit et les systèmes de vidéosurveillance. Les types courants incluent RG-6, RG-59, RG-11 et câble RG-58 , chacun présentant des caractéristiques d'impédance, d'atténuation et de fréquence spécifiques pour s'adapter aux différentes distances et exigences de signal. Par exemple, le RG-6 est largement utilisé pour le haut débit résidentiel et la télévision par satellite, tandis que le RG-11 est idéal pour les longues distances grâce à sa faible perte de signal.

Bien que les câbles coaxiaux soient fiables et polyvalents, certains ingénieurs les considèrent comme moins pérennes que la fibre optique ou les solutions à paires torsadées avancées, notamment dans les environnements à haut débit ou à large bande passante. Néanmoins, leur facilité d'installation et leurs performances moyennes en font un choix judicieux pour de nombreuses applications.

Types de câbles à fibres optiques en détail

Lors du choix d'un câble à fibre optique, il est essentiel de comprendre les différences entre la fibre monomode et la fibre multimode, car chacune sert à des fins distinctes.

Les câbles à fibre optique monomode présentent un cœur étroit qui permet à un seul faisceau lumineux de traverser directement la fibre. Cette conception minimise les réflexions et l'atténuation du signal, ce qui en fait la solution idéale pour les transmissions longue distance, notamment entre villes, entre campus ou dans les réseaux de télécommunications. Ils peuvent transporter des données à des débits extrêmement élevés sur des centaines de kilomètres avec une perte de signal minimale. Bien que légèrement plus coûteux en raison de la précision de fabrication et des matériaux utilisés, les câbles monomodes offrent des performances inégalées pour les réseaux fédérateurs et les applications à haut débit.

Les câbles à fibre multimode, quant à eux, possèdent un cœur plus large qui prend en charge plusieurs trajets optiques. Cela leur permet de transporter de grandes quantités de données sur de courtes distances, par exemple à l'intérieur des bâtiments ou des centres de données. La fibre multimode est plus facile à raccorder et plus flexible que la fibre monomode, ce qui la rend pratique pour les réseaux intérieurs où l'espace d'installation peut être limité.

Dans la fibre multimode, les câbles sont classés selon des indices OM, qui définissent la capacité de bande passante et la distance maximale :

•  OM1 : option à faible coût, adaptée aux réseaux existants et aux trajets plus courts, prenant généralement en charge jusqu'à 1 Gbit/s sur de courtes distances.

• OM2 : performances moyennes, capable de gérer 1 Gbps jusqu'à 550 mètres et 10 Gbps sur des distances plus courtes.

• OM3 et OM4 : câbles hautes performances couramment utilisés dans les centres de données modernes. Ils prennent en charge des connexions à 10 Gbit/s, 40 Gbit/s et même 100 Gbit/s sur des distances moyennes.

• OM5 : la norme la plus récente, prenant en charge plusieurs longueurs d'onde lumineuses pour un transfert de données avancé. OM5 est idéal pour les réseaux évolutifs dans les environnements professionnels et industriels.

 En sélectionnant le câble à fibre optique approprié, les organisations peuvent équilibrer les besoins en termes de coût, de distance et de bande passante, garantissant ainsi la fiabilité et l’évolutivité du réseau pour les années à venir.

Types de câbles coaxiaux

Si la fibre optique et les câbles à paires torsadées dominent les réseaux haut débit modernes, les câbles coaxiaux restent essentiels pour de nombreuses applications. Leur construction – un conducteur central entouré d'une isolation, d'un blindage et d'une gaine extérieure – assure une protection efficace contre les interférences électromagnétiques et une transmission constante du signal.

Plusieurs types de câbles coaxiaux sont largement utilisés :

• RG-6 : le câble coaxial le plus courant pour la télévision résidentielle, le satellite et l'Internet haut débit. Le RG-6 offre un bon blindage et peut transporter des signaux à haute fréquence sur des distances modérées.

• RG-59 : Convient aux applications basse fréquence telles que la vidéosurveillance, certaines installations vidéo et les systèmes de sécurité plus anciens. Plus fin, plus flexible et plus facile à installer dans les espaces restreints.

• RG-11 : Conçu pour les longues distances, le RG-11 offre une faible atténuation du signal, mais est moins flexible. Il est utilisé dans les installations nécessitant une perte de signal minimale sur de grands bâtiments, des campus ou des réseaux souterrains.

• RG-58 : Souvent utilisé dans les systèmes hérités comme la radio amateur ou les anciennes configurations Ethernet (10BASE2). Le RG-58 est compact et flexible, adapté aux connexions courte distance.

Les câbles coaxiaux restent un choix pratique dans de nombreux scénarios, car ils offrent un équilibre parfait entre coût, performances et facilité d'installation. Cependant, pour les environnements nécessitant une bande passante extrêmement élevée ou des distances très longues, les solutions à fibre optique peuvent être privilégiées.

Choisir le bon câble de communication

Le choix du câble de communication adapté dépend de plusieurs facteurs, notamment la distance, la bande passante, les conditions environnementales et le coût. Par exemple :

•  Les réseaux de bureaux à courte distance utilisent souvent des câbles à paires torsadées Cat5e ou Cat6 pour des connexions Ethernet fiables à des prix abordables.

• Les environnements industriels peuvent nécessiter des câbles à paires torsadées blindés ou des câbles Ethernet industriels pour résister aux interférences électromagnétiques, aux contraintes mécaniques et aux températures extrêmes.

• Les centres de données à haut débit déploient généralement des câbles à fibre optique multimodes ou monomodes pour prendre en charge de gros volumes de trafic sur des distances moyennes à longues.

• Les installations de télévision ou de satellite résidentielles bénéficient de câbles coaxiaux comme le RG-6, qui offrent une intégrité de signal élevée à un coût raisonnable.

Il est également crucial de prendre en compte l'évolutivité future. L'utilisation de câbles à paires torsadées de catégorie supérieure ou de câbles à fibre optique hautes performances garantit que votre réseau peut gérer des charges de données accrues sans nécessiter de remplacements coûteux.

L'installation et la maintenance sont des éléments à prendre en compte. Les câbles doivent être compatibles avec les connecteurs, les routeurs, les commutateurs et les autres équipements réseau. Une gestion, une mise à la terre et un blindage adéquats des câbles sont essentiels pour garantir une fiabilité à long terme.

Conclusion

Comprendre les différents types de câbles de communication (paires torsadées, fibre optique et coaxiaux) est essentiel pour construire des réseaux fiables et performants. Chaque type de câble présente des avantages et des limites spécifiques : les câbles à paires torsadées sont économiques et polyvalents ; les câbles à fibre optique offrent des débits ultra-élevés et une couverture longue distance ; les câbles coaxiaux offrent des performances équilibrées et une excellente résistance aux interférences électromagnétiques. Choisir le câble adapté à votre application améliore la transmission des données, minimise les temps d'arrêt et garantit une efficacité à long terme.
