P/N: AM78M0512A371-050

7/8

IP67 Pangkabit na Thread: M20*1.5, UL Certified, Haba ng Kawad 500mm o pabagu-bago

IDAGDAG SA KAHILINGAN

paglalarawan
Teknikal Data

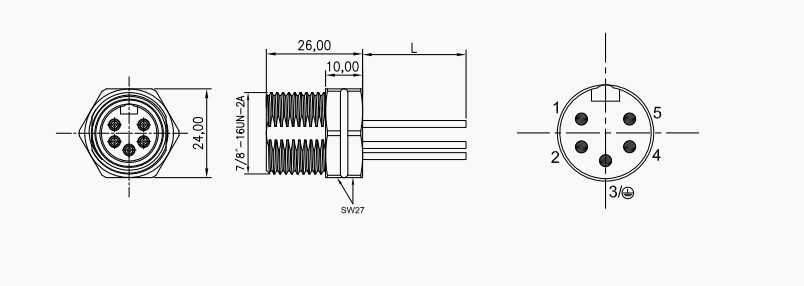

sukat

Ang iyong Mga Benepisyo

- Antas ng proteksyon IP67

- Sertipikado ng UL sa ilalim ng numerong E517859

-RoHS, pagsunod sa REACH

pamantayan	7/8-pulgadang konektor UL 2238
Sistema ng pag-lock	Ayusin ang pag-lock ng tornilyo
Serye	AM78
Pag-order ng P/N:	AM78M0512A371-050
Kasarian	Lalaki
Bilang ng Mga Contact	5
kategorya	Saksakan ng pagkakabit sa likurang panel
Uri ng koneksyon	Panghinang para sa mga single wire
coding	A
Pag-lock ng nut	M20 * 1.5mm
Metalikang kuwintas	10 lbf-in. / 1.12 Nm
Pasadyang numero ng taripa	85444290
Bansang pinagmulan	Tsina

Pag-apruba

Pag-apruba 1

Datos ng kuryente (konektor)

Rated kasalukuyang	12A
Rated boltahe	300V
Rated na boltahe ng impulso	2500V
Pagkakabukod paglaban	≥ 100 MΩ
Pagsunod sa EMC	Hindi
Proteksyon degree	IP67
Siklo ng pagsasama	> 100 siklo ng pagsasama
Operation temperatura	-25 °C ... 85 °C

Detalye ng materyal (konektor)

Rating ng pagkasunog ayon sa UL 94	V0
Materyal sa pakikipag-ugnay	Tanso na may Au plating
Materyal ng pagkakabukod	PA66+GF
Materyal ng mani	Tanso na may nikelado
Materyal ng sealing	silicone
Materyal na overmold/shell	Tanso na may nikelado

spec ng cable

Uri ng cable	Mga kable ng PVC litz
Materyal na pang-isolasyon	PVC
Seksyon ng konduktor ng konduktor	1.5mm2
Pagsukat (AWG)	16
Kulay ng alambre	Puti 1, pula 2, berde 3, kahel 4, itim 5
Haba	nagbabago
