Was ist ein Koaxialkabel? Ein umfassender Leitfaden

In der Welt der modernen Kommunikation und Elektronik spielen Koaxialkabel eine entscheidende Rolle bei der störungsarmen Übertragung von Hochfrequenzsignalen. Ob Sie Ihr Kabelfernsehen anschließen, ein Überwachungssystem einrichten oder Funkgeräte verbinden, Koaxialkabel sind wahrscheinlich Teil der Lösung.

Dieser Artikel bietet einen detaillierten und dennoch leicht verständlichen Überblick darüber, was Koaxialkabel sind, wie sie funktionieren, wie sie aufgebaut sind, welche Typen und Anwendungen sie haben und wie Sie das richtige Kabel für Ihre Bedürfnisse auswählen. Egal, ob Sie Ingenieur, Student, IT-Experte oder einfach nur neugierig auf Konnektivitätstechnologien sind, dieser Leitfaden hilft Ihnen zu verstehen, warum Koaxialkabel Kabel im heutigen digitalen Zeitalter relevant bleiben.

Was ist ein Koaxialkabel?

Ein Koaxialkabel, oft kurz „Koax“ genannt, ist ein Kupferkabel, das speziell für die Übertragung hochfrequenter elektrischer Signale bei gleichzeitiger Minimierung elektromagnetischer Störungen (EMI) entwickelt wurde. Der Begriff „Koaxial“ leitet sich davon ab, dass das Kabel zwei leitfähige Schichten – einen zentralen Draht und eine äußere Abschirmung – aufweist, die sich beide auf derselben Achse befinden.

Das Koaxialkabel wurde erstmals 1880 vom englischen Ingenieur Oliver Heaviside patentiert, doch erst 1940 führte AT&T das erste großflächige Koaxialübertragungssystem in den Vereinigten Staaten ein. Seitdem sind Koaxialkabel zu einem grundlegenden Bestandteil der Telekommunikation, des Rundfunks und der Netzwerktechnik geworden.

Aufbau eines Koaxialkabels

Koaxialkabel bestehen aus vier unterschiedlichen Schichten:

• Mittelleiter: Ein massiver oder Litzen-Kupferdraht, der das Signal überträgt.

• Dielektrischer Isolator: Ein nichtleitendes Material (wie Polyethylen oder Schaumstoff), das den inneren Leiter von der äußeren Abschirmung trennt.

• Abschirmschicht: Normalerweise aus geflochtenem Kupfernetz oder Aluminiumfolie; schützt das Signal vor externen elektromagnetischen Störungen und dient als Erdungspfad.

• Außenmantel: Normalerweise aus PVC oder UV-beständigen Materialien; schützt die inneren Komponenten vor physischen Schäden und Umwelteinflüssen.

Dieses mehrschichtige Design stellt sicher, dass das Signal effizient und mit minimalem Verlust oder Verzerrung übertragen wird.

Wie funktionieren Koaxialkabel?

Signalübertragungsmechanismus

Signale werden durch den Mittelleiter übertragen, während die umgebende Abschirmung als Rückweg fungiert und Störungen von außen blockiert. Durch diese Konfiguration können Koaxialkabel die Signalintegrität über große Entfernungen aufrechterhalten.

Impedanzanpassung

Der Wellenwiderstand ist ein entscheidender Faktor für die Leistung von Koaxialkabeln. Die meisten Koaxialkabel haben einen Nennwiderstand von 50 Ω (für HF-Stromanwendungen) oder 75 Ω (für Video- und Fernsehsysteme). Eine falsche Impedanz kann zu Signalreflexionen und damit zu Datenfehlern oder schlechter Bild-/Tonqualität führen.

Überlegungen zur Häufigkeit

Bei höheren Frequenzen (über 1 GHz) wird das dielektrische Material wichtiger, um die Signaldämpfung zu reduzieren und eine stabile Impedanz aufrechtzuerhalten. Hochleistungs-Koaxialkabel verwenden fortschrittliche Isoliermaterialien wie geschäumtes Polyethylen oder PTFE (Teflon).

Arten von Koaxialkabeln

Es gibt verschiedene Kategorien von Koaxialkabeln, die jeweils für bestimmte Anwendungen geeignet sind:

• Hardline-Koaxialkabel: Verwendet starre Kupferrohre und eine dicke Abschirmung; ideal für Rundfunk- und Antennenverbindungen.

• Triaxialkabel: Verfügt über eine zusätzliche äußere Abschirmschicht für verbesserten Schutz; wird in empfindlichen HF-Umgebungen verwendet.

• Starrleitungskabel: Hergestellt aus zwei Kupferrohren; wird in Innenräumen für Hochleistungs-HF-Sender verwendet.

• Strahlendes Kabel: Hat Schlitze in der Abschirmung zum Senden und Empfangen von Signalen; häufig in Tunneln, Aufzügen und militärischer Ausrüstung zu finden.

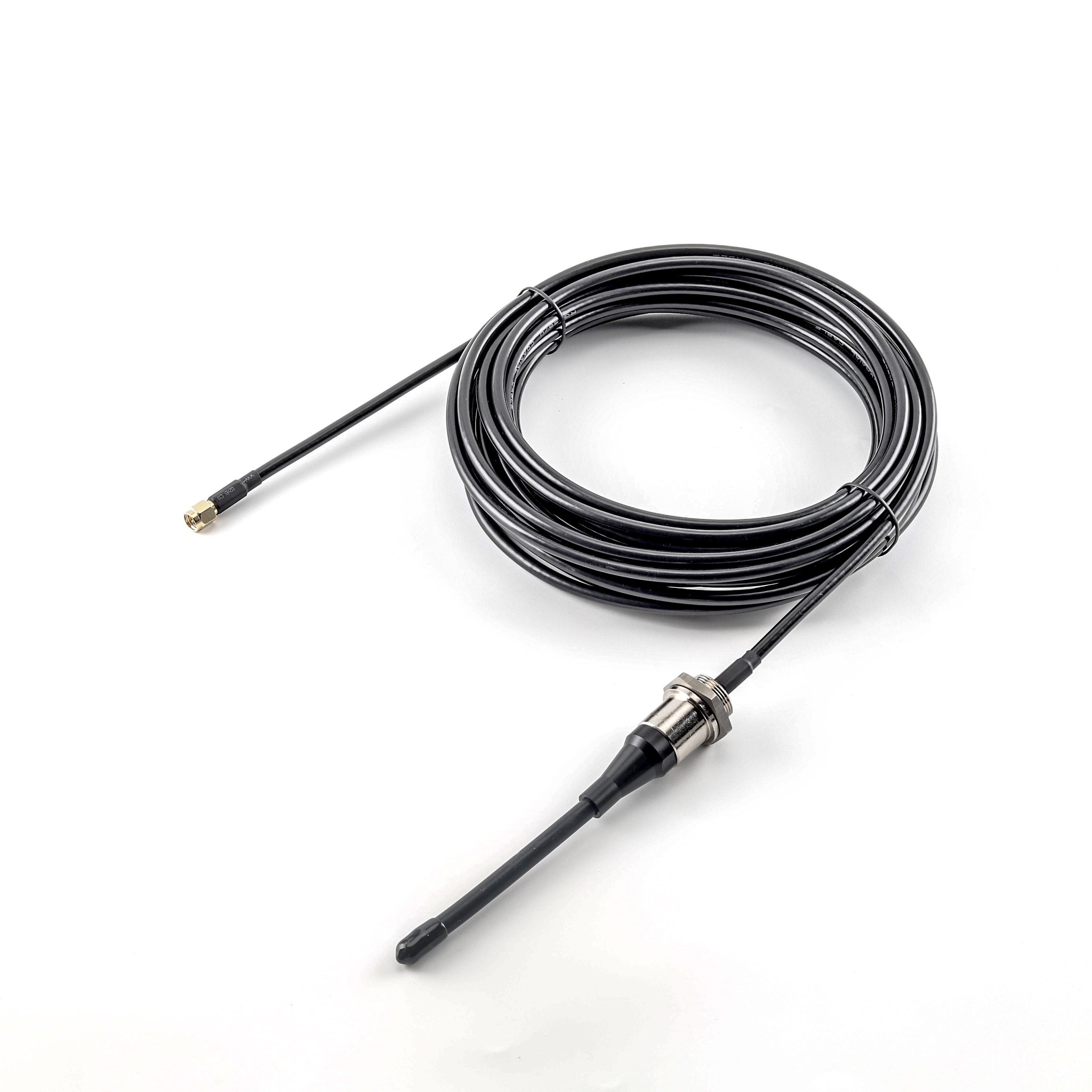

Beliebte Koaxialkabelmodelle

Gängige Koaxialsteckverbinder

Je nach Anwendung kommen unterschiedliche Steckverbinder zum Einsatz:

• BNC-Anschluss: Wird für Video-, Radio- und Testgeräte bis zu 4 GHz verwendet.

• TNC-Anschluss: BNC-Version mit Gewinde; unterstützt Frequenzen bis zu 12 GHz.

• SMA/SMB/QMA-Anschlüsse: Miniaturanschlüsse für WLAN-Antennen, Mikrowellensysteme und Telekommunikationshardware.

• F-Typ-Anschluss: Am gebräuchlichsten für digitales Fernsehen und Kabelmodems.

• RCA-Anschluss: Wird für analoge Audio-/Videoverbindungen verwendet.

Anwendungen von Koaxialkabeln

Einsatz in Wohngebäuden

• Kabelfernsehen und Satellitenschüsselanschlüsse

• Breitband-Internet über DOCSIS-Netzwerke

• Heimsicherheitssysteme (CCTV)

• Amateurfunk-Setups

Kommerzielle und industrielle Nutzung

• Telekommunikationsinfrastruktur

• Militärische und Luft- und Raumfahrtsysteme (Radios, Radar, Avionik)

• Medizinische Bildgebungsgeräte

• Automotive Infotainment- und Antennensysteme

Historische Verwendung

• Frühe Ethernet-Netzwerke (10BASE2 und 10BASE5)

• Ferngesprächsleitungen vor der Verbreitung von Glasfaser

Vorteile und Nachteile

Vorteile

• Hervorragende Beständigkeit gegen elektromagnetische Störungen durch Abschirmung

• Unterstützt hohe Bandbreiten und Frequenzbereiche

• Langlebig und relativ günstig

• Einfach zu installieren und zu terminieren

Nachteile

• Weniger flexibel als Twisted Pair-Kabel

• Höherer Signalverlust über große Entfernungen

• Nicht ideal für digitale Hochgeschwindigkeitsnetzwerke wie modernes Ethernet

Vergleich mit anderen Verkabelungstechnologien

Auswahl des richtigen Koaxialkabels

Beachten Sie bei der Auswahl eines Koaxialkabels Folgendes:

• Impedanz: Wählen Sie 50 Ω für HF-Stromanwendungen oder 75 Ω für Video und TV.

• Frequenzbereich: Stellen Sie sicher, dass das Kabel den erforderlichen Frequenzbereich unterstützt.

• Dämpfungspegel: Ein geringerer dB-Verlust pro 100 m ist für lange Strecken besser.

• Abschirmqualität: Mehr Abschirmung bedeutet weniger Störungen.

• Umgebungsbedingungen: Außenkabel sollten UV-beständig und wetterfest sein.

Kaufen Sie außerdem bei namhaften Herstellern, die geprüfte und zertifizierte Produkte anbieten. Achten Sie auf die Einhaltung von Standards wie UL, CE und DOCSIS.

Zukunft der Koaxialkabel

Trotz des Aufkommens von Glasfaser- und Mobilfunktechnologien sind Koaxialkabel nach wie vor weit verbreitet. Sie sind unverzichtbar in Hybrid Fiber-Coax (HFC)-Netzen, in denen Glasfaser die Fernübertragung übernimmt und Koaxialkabel das Signal an Haushalte und Unternehmen weiterleiten.

Neuere Koaxialkabeldesigns nutzen verbesserte Materialien und Konstruktionstechniken, um höhere Geschwindigkeiten und Frequenzen zu unterstützen. Solange kostengünstige und zuverlässige Konnektivität benötigt wird, bleiben Koaxialkabel ein wichtiger Bestandteil der Kommunikationsinfrastruktur.

Fazit

Koaxialkabel gehören zwar nicht zur neuesten Technologie, sind aber nach wie vor eine zuverlässige und kostengünstige Lösung für die störungsarme Übertragung von Hochfrequenzsignalen. Vom Kabelfernsehen bis zum Breitband-Internet, von Überwachungssystemen bis zur industriellen Steuerung – Koaxialkabel bieten nach wie vor konstante Leistung.

Das Verständnis von Aufbau, Typen und Anwendungen trägt dazu bei, optimale Leistung in jeder Konfiguration zu gewährleisten. Ob Sie ein Heimnetzwerk aufbauen oder ein kommerzielles Kommunikationssystem entwerfen, die Wahl des richtigen Koaxialkabels kann den entscheidenden Unterschied machen.
